実験 なんでもスピーカー

長いイヤホンコードをまいてコイルをつくり、ネオジム磁石(じしゃく)と組み合わせる。それを共鳴箱(きょうめいばこ)になるバケツにつけるとスピーカーになるよ。共鳴箱を身近にあるいろいろなものにかえて、いろんなものをスピーカーにしてみよう。

用意するもの

  • ちょう強力マグネット直径13mm(ネオジム磁石)
  • 長いモノラルイヤホン(5m)
  • メタリックタイ2本
  • 目の細かい紙やすり(1500番が望ましい)
  • スチールバケツ
  • かんづめブリキポット
  • えんぴつ3本(磁石の大きさにより6本にする)
  • セロハンテープ
  • カッターナイフ
  • はさみ
  • マスキングテープ
  • 輪ゴム2本
  • イヤホンジャックが使えるラジオ(アウトプット出力が大きい方が良い)
  • 木の箱
  • 紙の箱
  • 1リットルカップ
  • おかしのよう器
  • 紙コップ
  • プラスチックカップなど

作り方

1

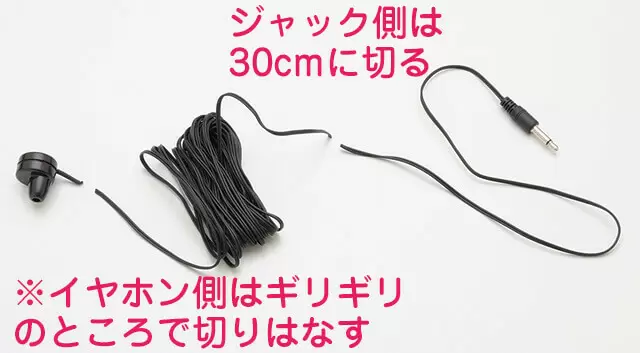

モノラルイヤホンのイヤホンとジャック部分を切り離す。

注意:はさみを使うときは、けがをしないように気をつけよう。

2

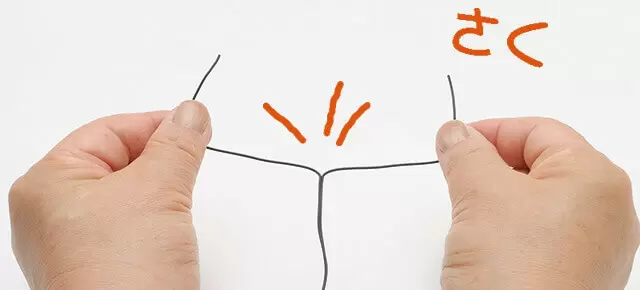

長いコードとジャックのコードは2つにさいて単線にする。
※ジャックのコードは5cmくらいさく

3

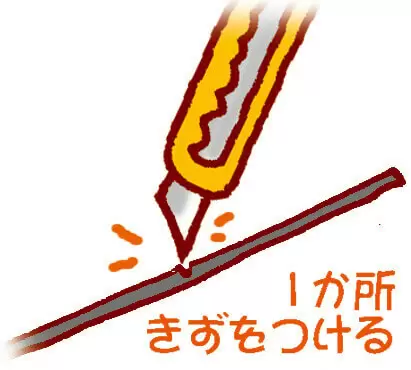

長いコードは、先2cmぐらいのビニルをはずし、中の導線(どうせん)の色をたしかめて、赤いほうを使おう。

赤いほうのコードの反対側のジャックのコードも同じようにビニルをむいておく。

※導線をきずつけないようにしよう。

注意・導線のさきで、目や顔、手などをけがしないように気をつけよう。

4

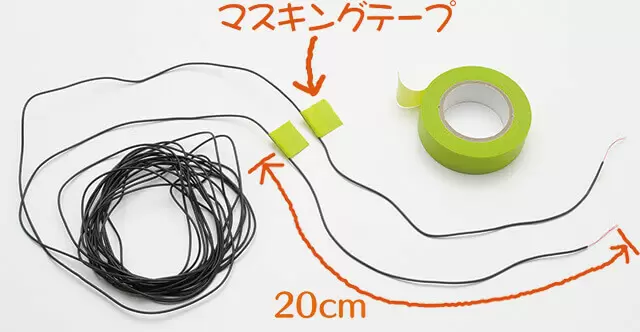

長いコードの両はし20cmのところにマスキングテープでしるしをつける。

5

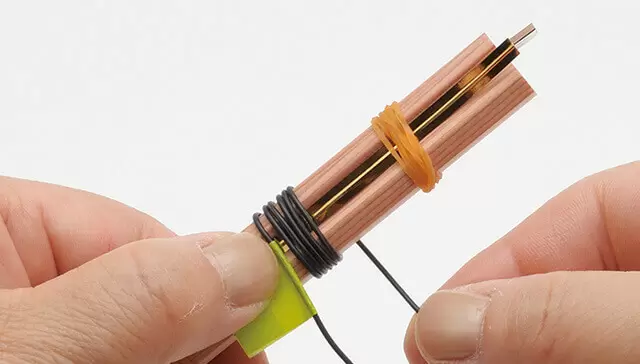

えんぴつ3本とメタリックタイ2本を輪ゴムで2か所とめる。
20cmのしるしのところからコードをていねいにまく。

※磁石の直径13mmでえんぴつ3本、16mmだと6本使うとちょうど良い。

※コードをきつくまきすぎるとえんぴつがぬけなくなるよ。

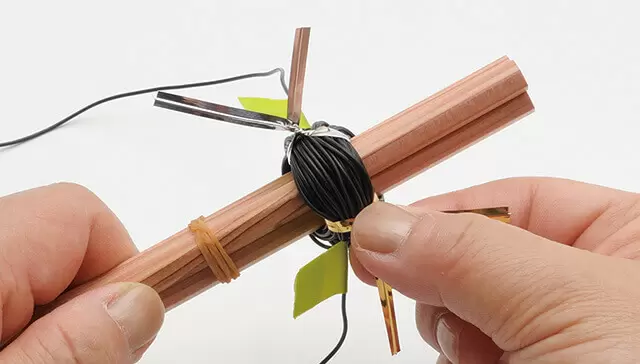

※輪ゴムをはずしてメタリックタイをねじる。

6

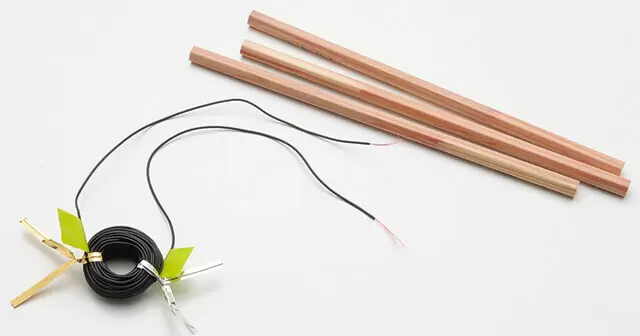

↑えんぴつは1本ずつぬく。

えんぴつをぬけば、コイルの完成。

7

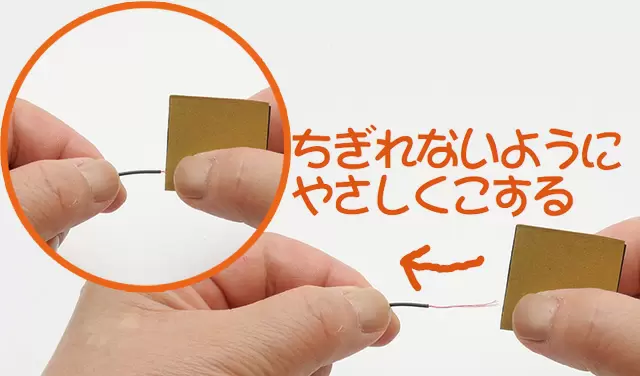

紙やすりは6cm×3cmに切り、半分におりたたんで使う。

コイルの両方の先と、ジャック側のコードの両方の先のコーティングを、紙ヤスリでていねいにこすり落とす。

※導線には目に見えないコーティングがあり、そのままでは通電しない。そのため、そのコーティングを、紙やすりでていねいにゆっくりこすり落として使うよ。だいたい30~40回こすると通電する。導線が金色にピカピカしてくるくらいが目安。

8

導線は図のようにねじって接続する。

ねじったらセロハンテープでとめる。
もう1セットも同じようにしよう。

注意:導線の先で、目や顔、手などをけがしないように気をつけよう。

9

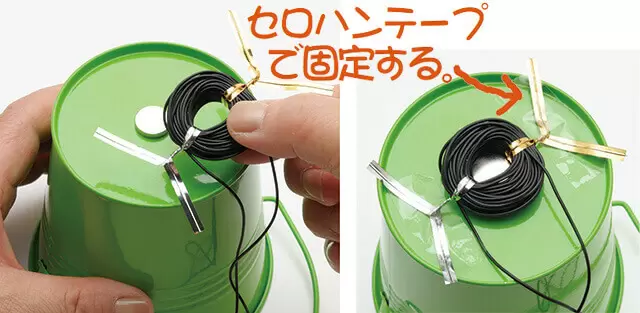

マグネットを1つずつ、バケツの底の中と外ではさんでくっつけて、コイルをセットする。

注意:ネオジム磁石をなめたり、くちにいれたりしないこと。まちがって飲んでしまうと、とてもあぶないよ。また、とてもい磁力があるので、OA機器や磁気カードには近づけないこと。

10

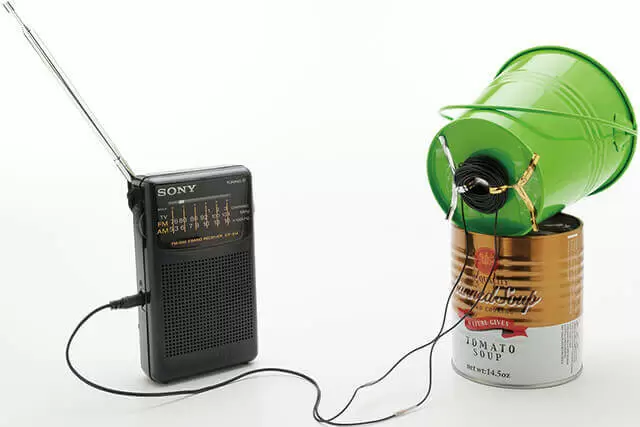

バケツをかんづめブリキにのせると向きを変えたりできて便利。

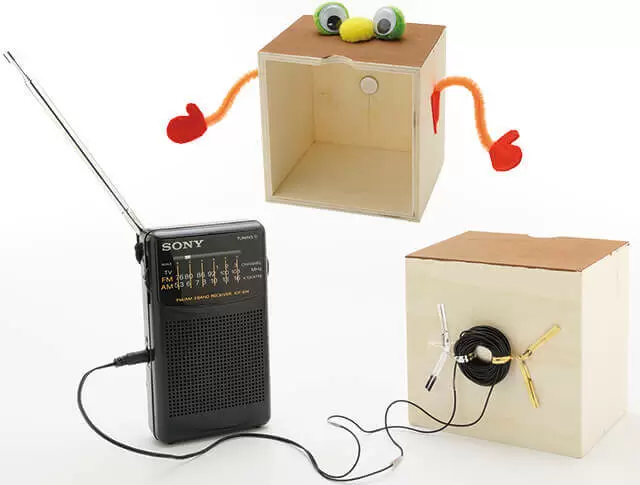

ラジオのチャンネルを合わせ、音がでていることをたしかめてから、ジャックをラジオに差しこもう。
バケツから音が出て、スピーカーの完成だよ。

発展

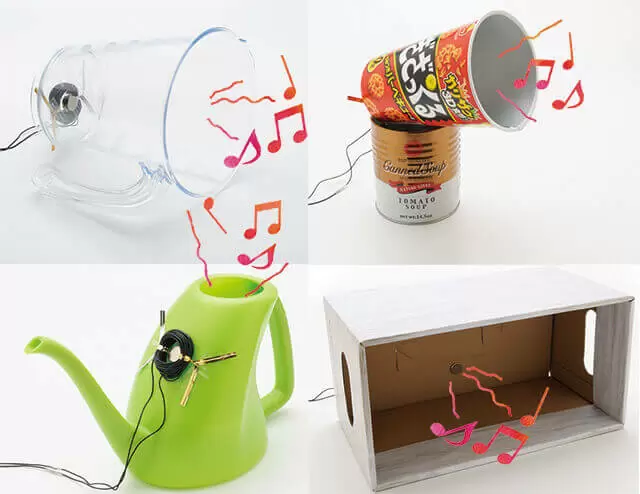

バケツ以外にも、いろいろなものがスピーカーになるよ。
音の振動(しんどう)が伝わりやすい木の箱や、紙の箱、おかしのカップなどでためして、どんなものがスピーカーになるのか、良く聞こえるものはどんなものか調べてみよう。

大きなカップ、おかしのよう器、木の箱など、何でもスピーカーになるよ。

まとめ方

ワークシートをダウンロードして必要な数だけ印刷して使おう。
できたスピーカーの写真をとってはり、どんな音がしたか、ひびきかたはどうだったかなど、気づいたことを書きこんでおこう。
そのワークシートを整理し、どの共鳴箱がどんな音になるか、わかったことをまとめよう。

ワークシート

まとめ方のコツ 実験の例」を見てみよう

なせ? どうして?

どうして、音が出るの?

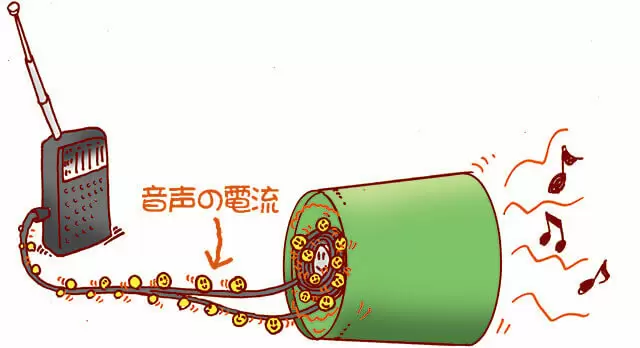

コードをまくとコイルができる。そのコイルにラジオ音声の電流が流れると、磁石の磁力でコイルが振動する。それがバケツなどの共鳴箱(きょうめいばこ)に伝わり大きくなって、そこから音が出るんだよ。

監修(かんしゅう):千葉県立長生高等学校 大山光晴

注意

  • 実験は、必ずおうちの人といっしょにしよう。
  • 実験前にこのレシピをしっかり読んで、まちがった手順で行なわないようにしよう。
  • 実験に使う材料は、おうちの人に用意してもらうこと。
  • はさみやカッターナイフを使うときは、けがをしないように気をつけよう。無理なときは、おうちの人にやってもらうこと。
  • 導線やカラータイの先で、目や顔、手などをけがしないように気をつけよう。
  • ネオジム磁石はとても強力なので、かんたんにははがせないよ。もし、はがすときは手をはさんだりしないように気をつけよう。
  • 無理なときは、おうちの人にやってもらうこと。
  • ネオジム磁石をなめたり、口に入れたりしないこと。まちがって飲むと、とてもあぶないよ。万一のみこんだ場合は、すぐに病院に行くこと。
  • ネオジウム磁石にはとても強い磁力があるので、OA機器や磁気カードには近づけないこと。
  • イヤホンコードを手指や首にまきつけるとあぶないので、ぜったいにしないこと。
  • スピーカーを火に近づけたり、熱くなるもののそばに置きっぱなしにしないこと。
  • スピーカーをぶつけたり、重いものをのせないようにしよう。また、ゆかに置いたままにすると、ふみつけてケガをすることがあるよ。使わないときは、小さい子の手がとどかないところにしまうこと。
  • 安全のため、こわれたり変形したものは使わないこと。
  • 実験のあとは、おうちの人といっしょに、しっかりあとかたづけをしよう。特に、ネオジム磁石をまちがって飲んでしまうととてもあぶないので、使わないものは、おうちの人にしまってもらおう。
  • 出力が小さいラジオだととても小さい音になる。振動の実験として取り組もう。
