用意するもの
材料
・円柱容器（ポリエチレン製のやわらかいもの）
・クリアファイル
・工作用紙
・ロングワイヤーまたはビニール被膜針金
【アニメーション用】※本サイトよりダウンロード可能
・アニメサンプル用紙 ①～④
・アニメ原稿用紙
道具
・はさみ
・セロハンテープ
・目打ち
・定規
・油性ペン
・ラジオペンチ
・カッターマット
パタパタアニメ再生装置のつくり方
[1]

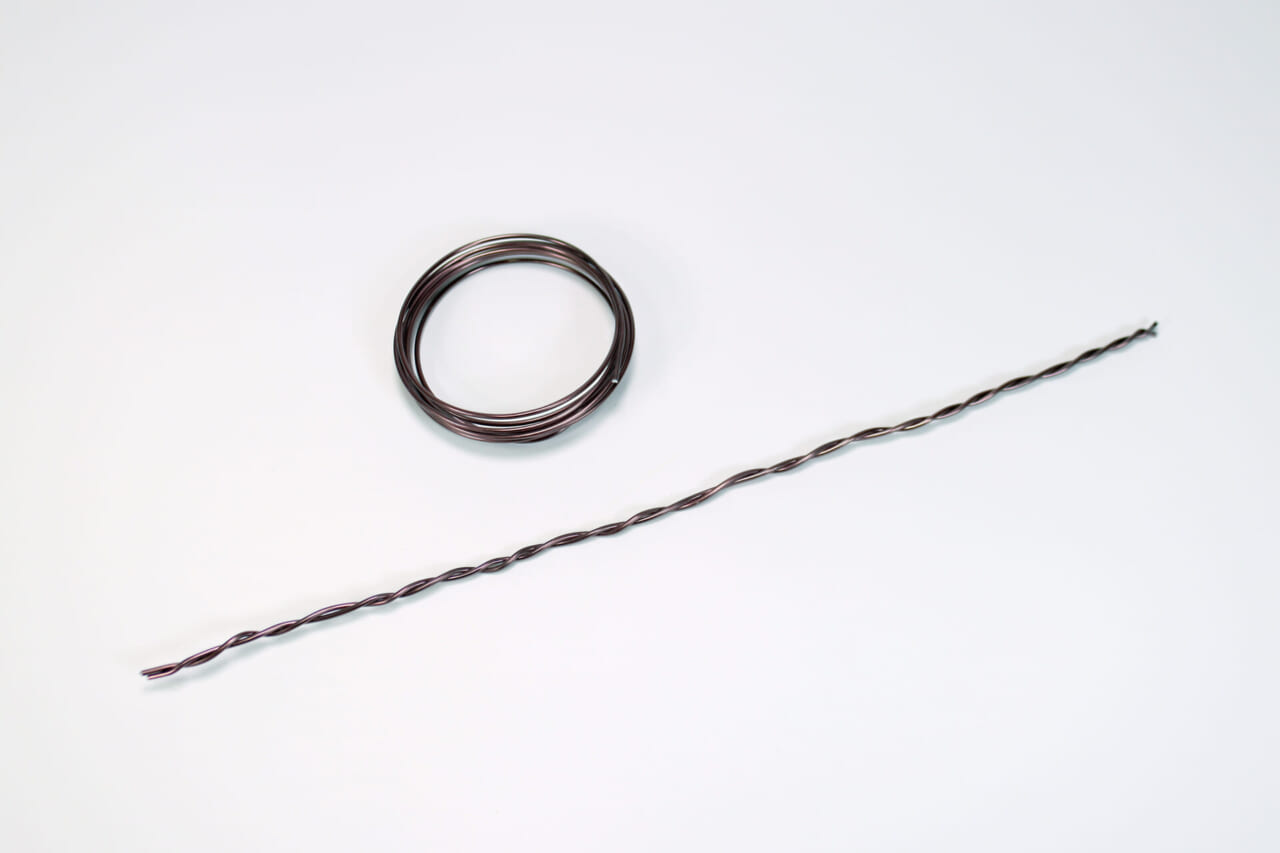

ロングワイヤーの両端をラジオペンチで切って、40㎝の１本の長いワイヤーを用意する。
針金を使う場合は、40㎝に切った針金を用意する。1本だとやわらかい場合は4０㎝２本を用意し、２本をねじって１本の針金にして使用する。

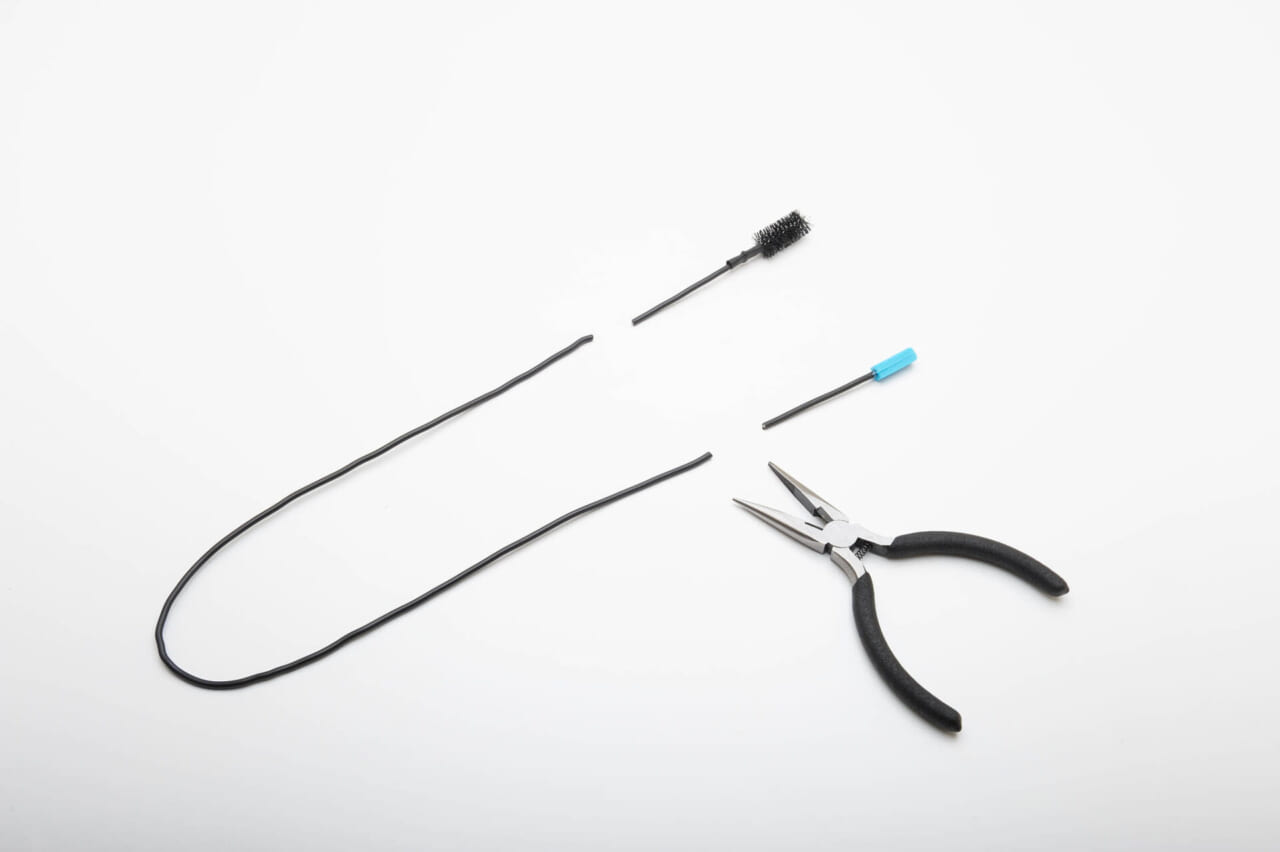

必要な部分以外をラジオペンチで切りおとす。
２本をねじって、１本にしたもの。[2]
円柱容器に、ワイヤーを通す穴をあける。
※はさみや目打ちでけがをしないように注意しよう。

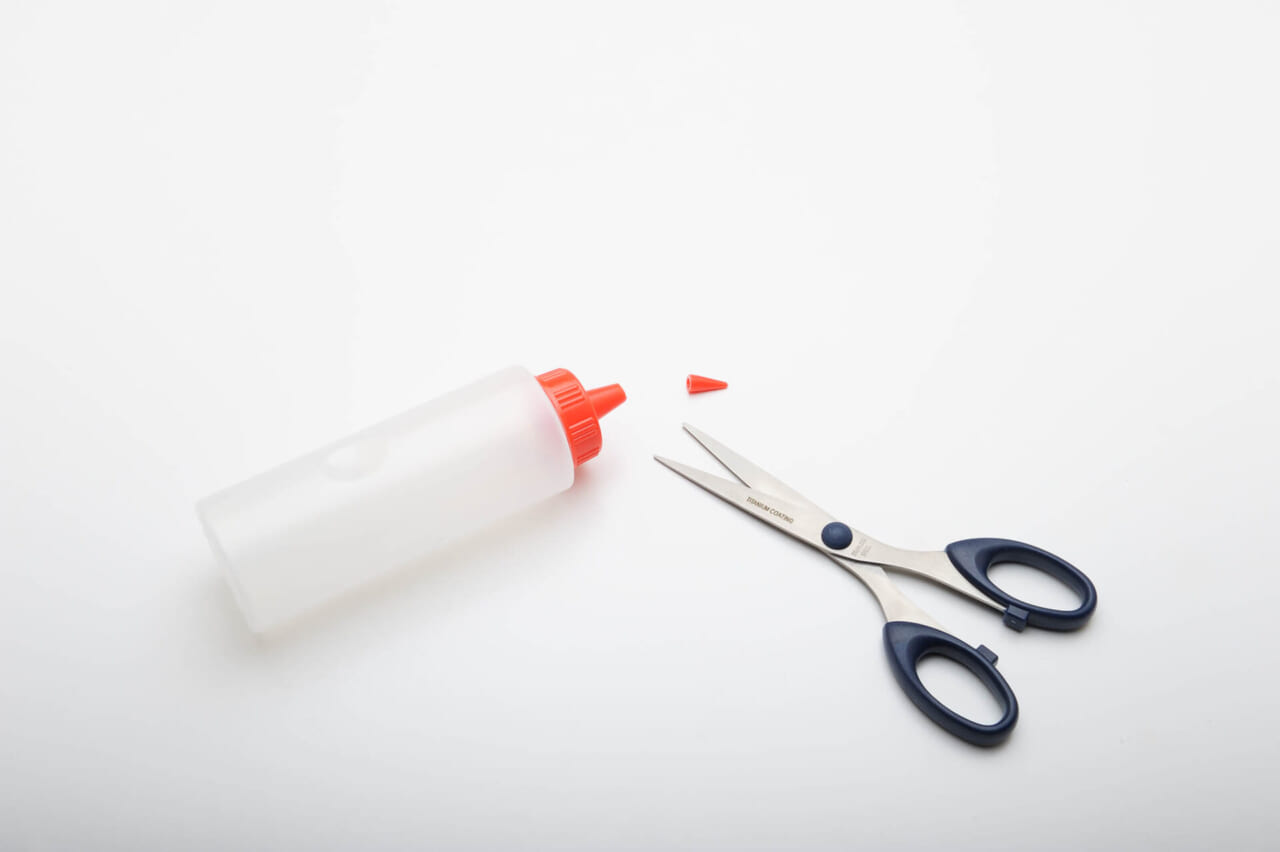

写真のような容器を使用の場合は、先端をはさみで切って穴を大きくする。

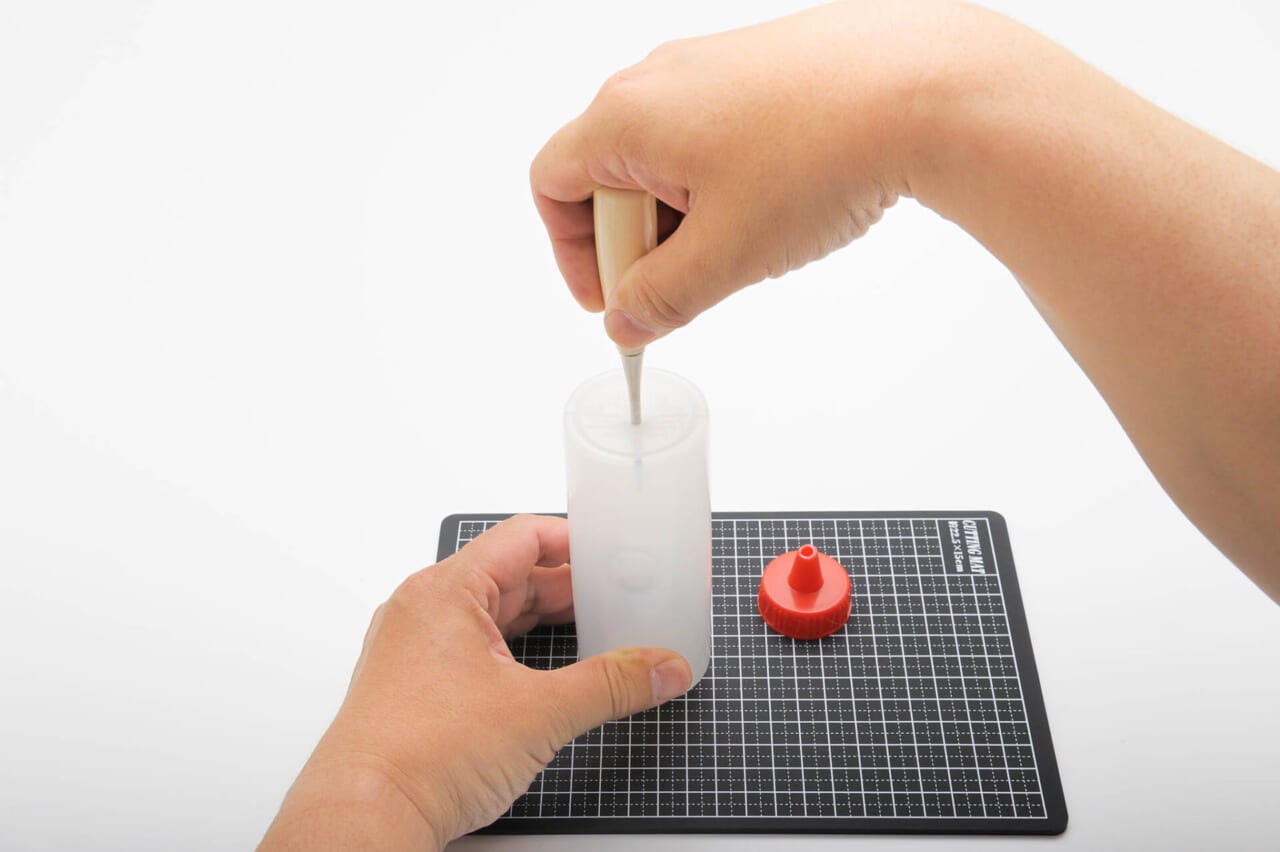

底の真ん中にも目打ちで穴をあける。
[3]
円柱容器の底に、下のようにマークをつける（８等分）。
まず最初に十字にマークをつけ、さらにそれを２等分するように印をつけていく。
マークをつけたら、そのまま側面にラインを引いていく。８等分間隔のラインが引ける。

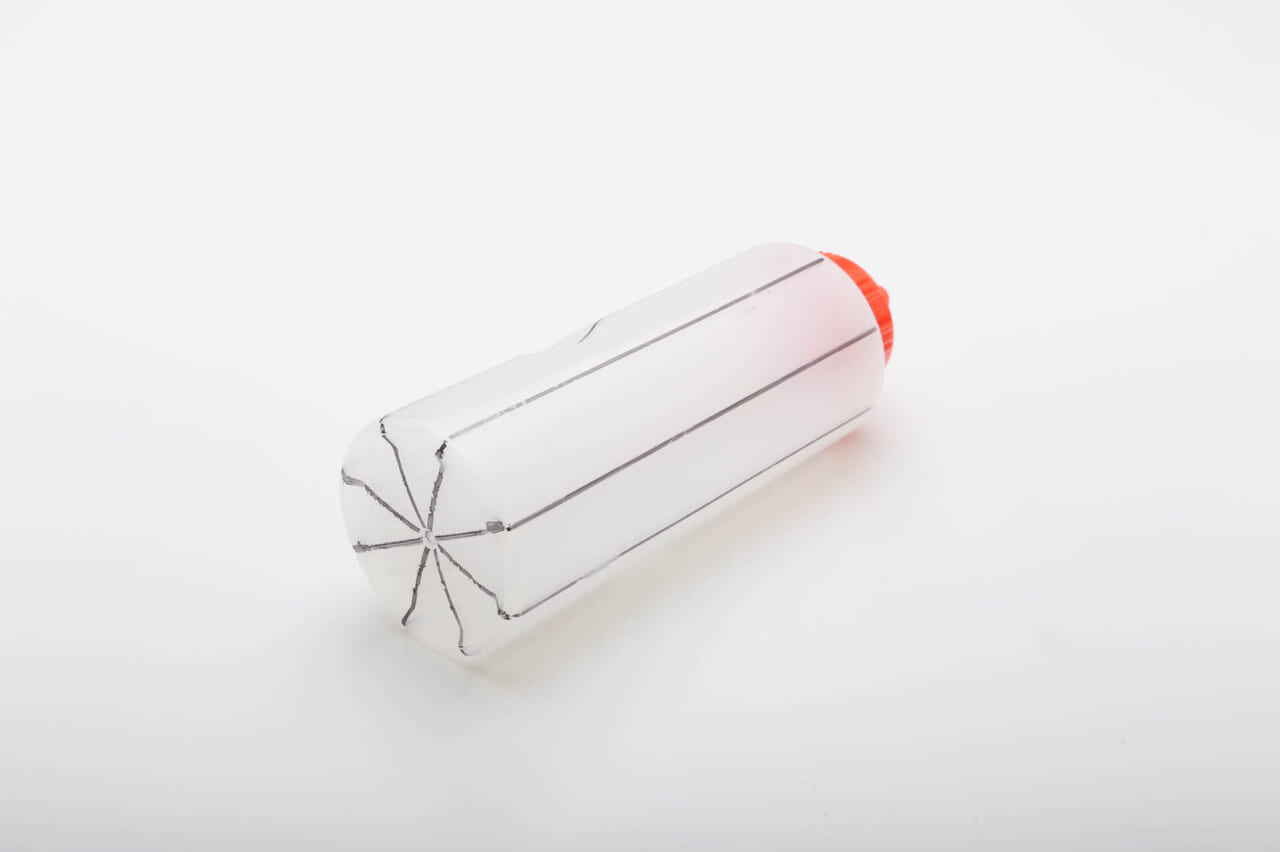

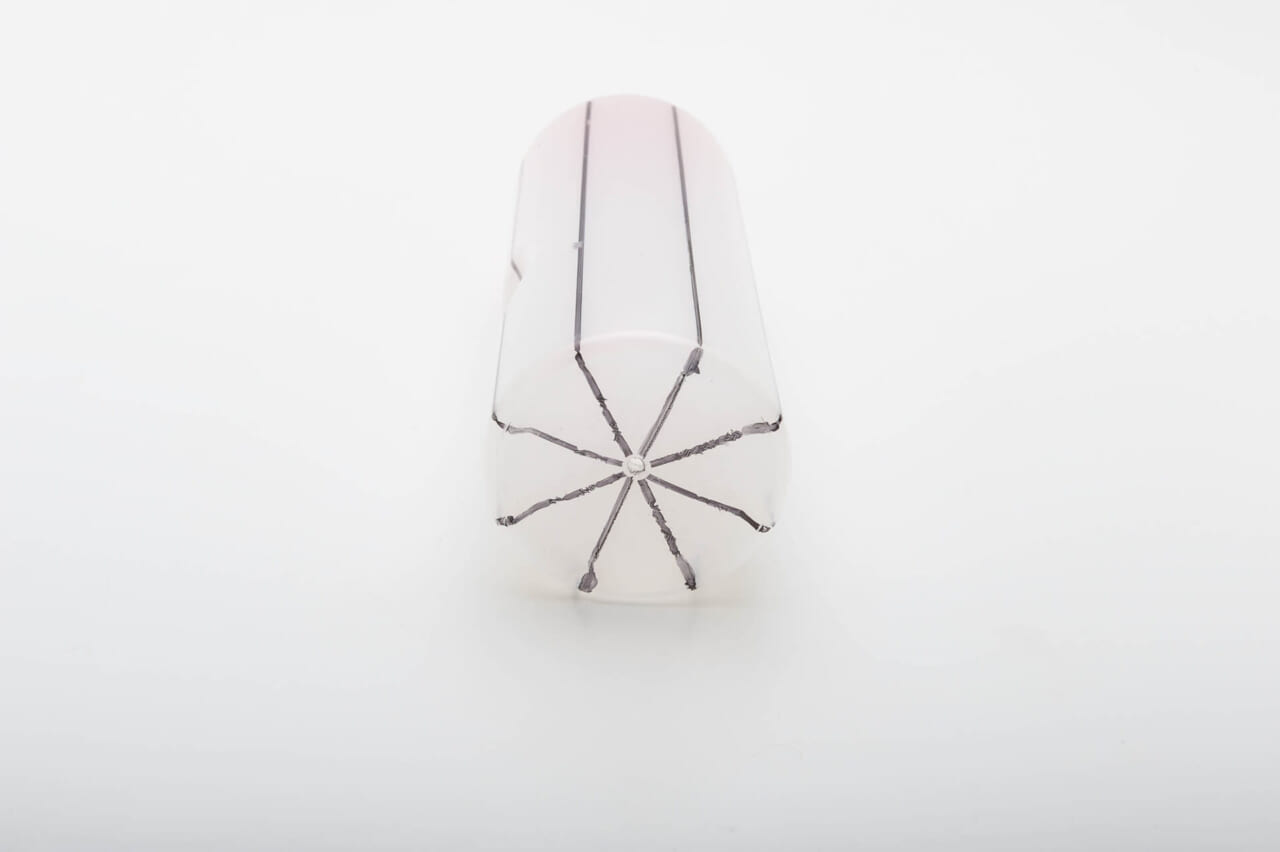

底に画像のようにマークをする。
底のマークから、頭のほうに向かって結ぶようにラインを引いていく。
[4]
[3]で引いた側面のライン上、真ん中あたりに

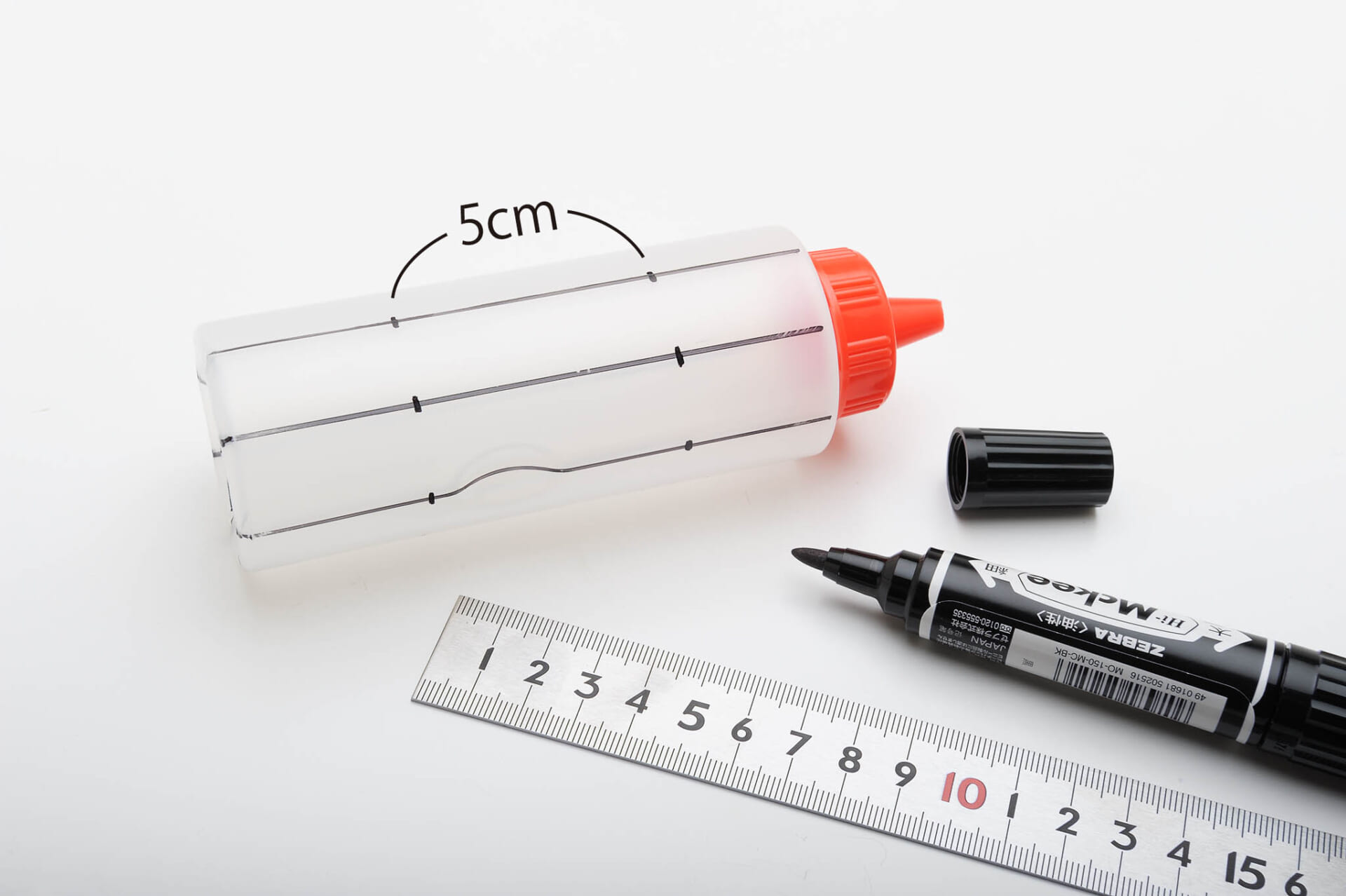

５㎝幅でマークをつける（アニメのコマがつくところ）。
アニメのコマをはりつけるところにマークをする。
[5]
アニメーションを入れるためのミニクリアファイルをつくる。
たて5cm、横5cmの四角形に切ったクリアファイルを16枚用意する。

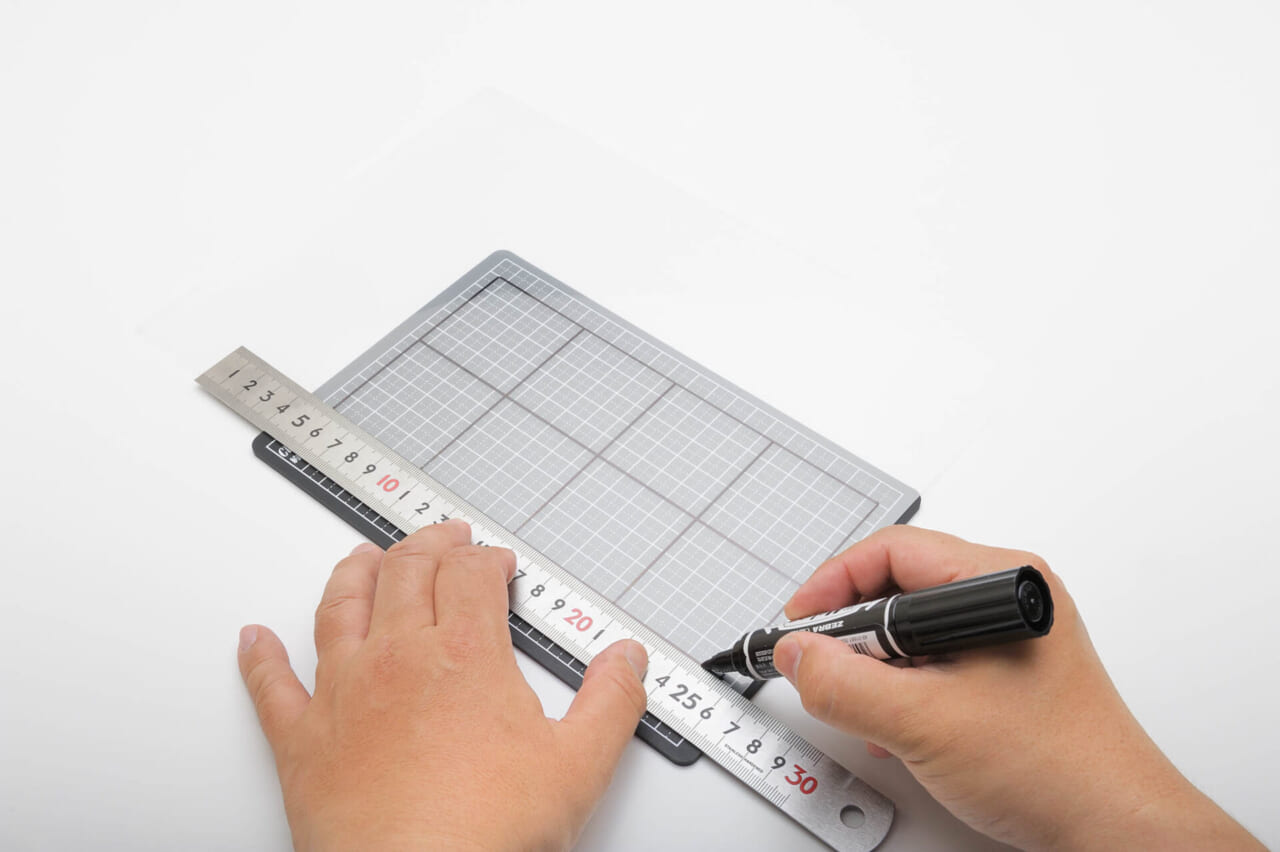

カッターマットの方眼や定規を使ってサイズを測り、油性ペンで四角形を描く。
描き終えたら、四角形をはさみで切る。
※はさみを使うときはけがをしないように注意しよう。
四角の角はなるべく直角になるように書く。カッターマットの方眼をうまく使おう。
16枚切りはなす。
[6]

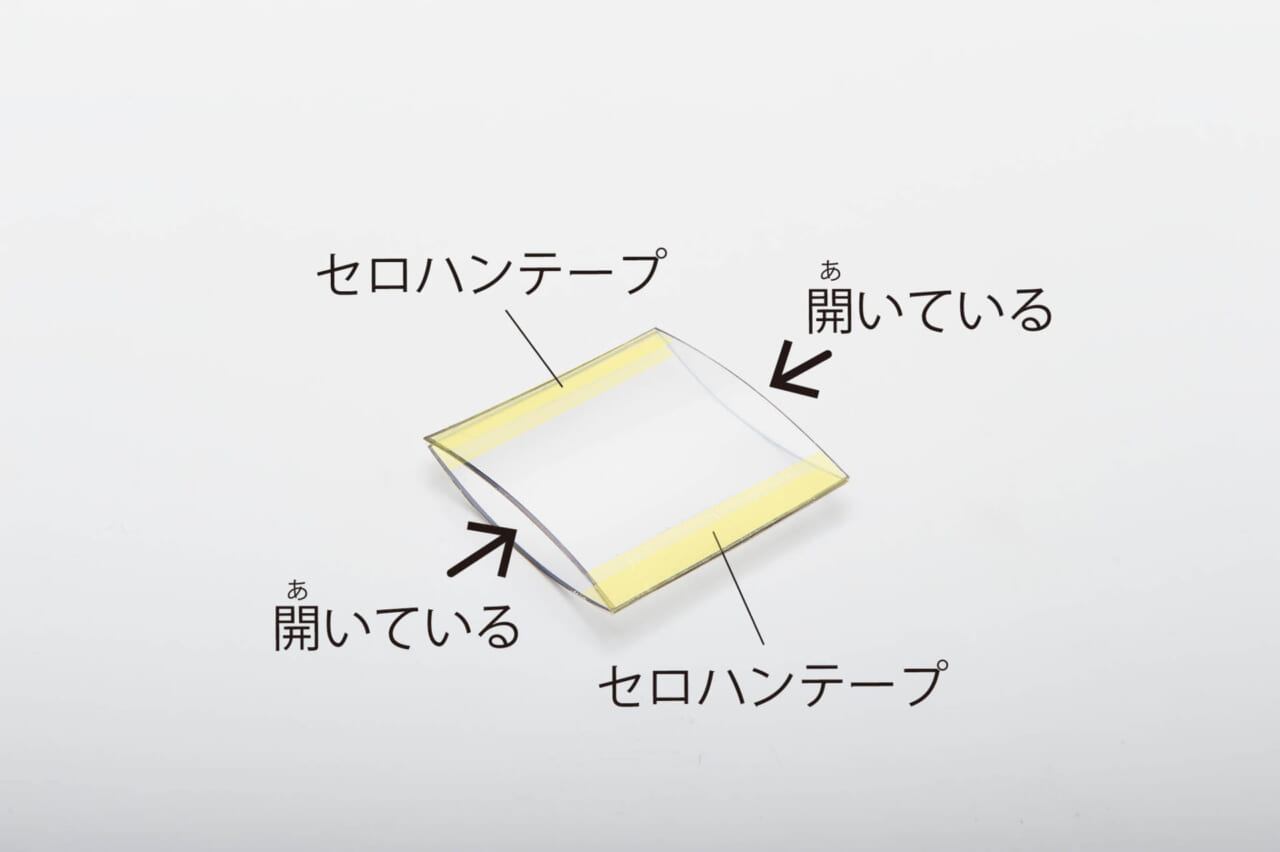

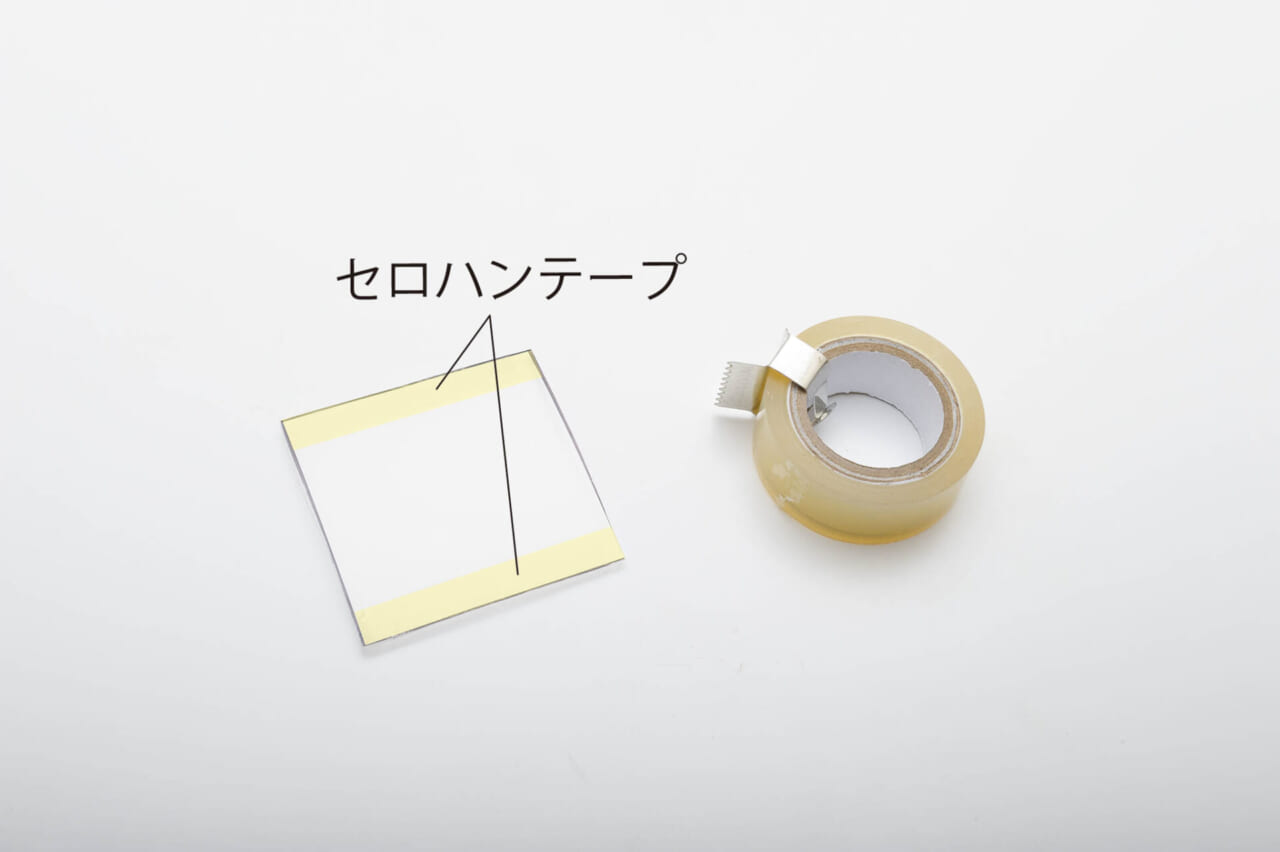

四角形に切ったクリアファイル２枚を重ねて、上下をセロハンテープでとめる。
左右が開いている四角形のミニファイルが８枚できる。
左右から絵を入れられるように、上下だけ止める。
作ったファイルは画像のような状態。
[7]

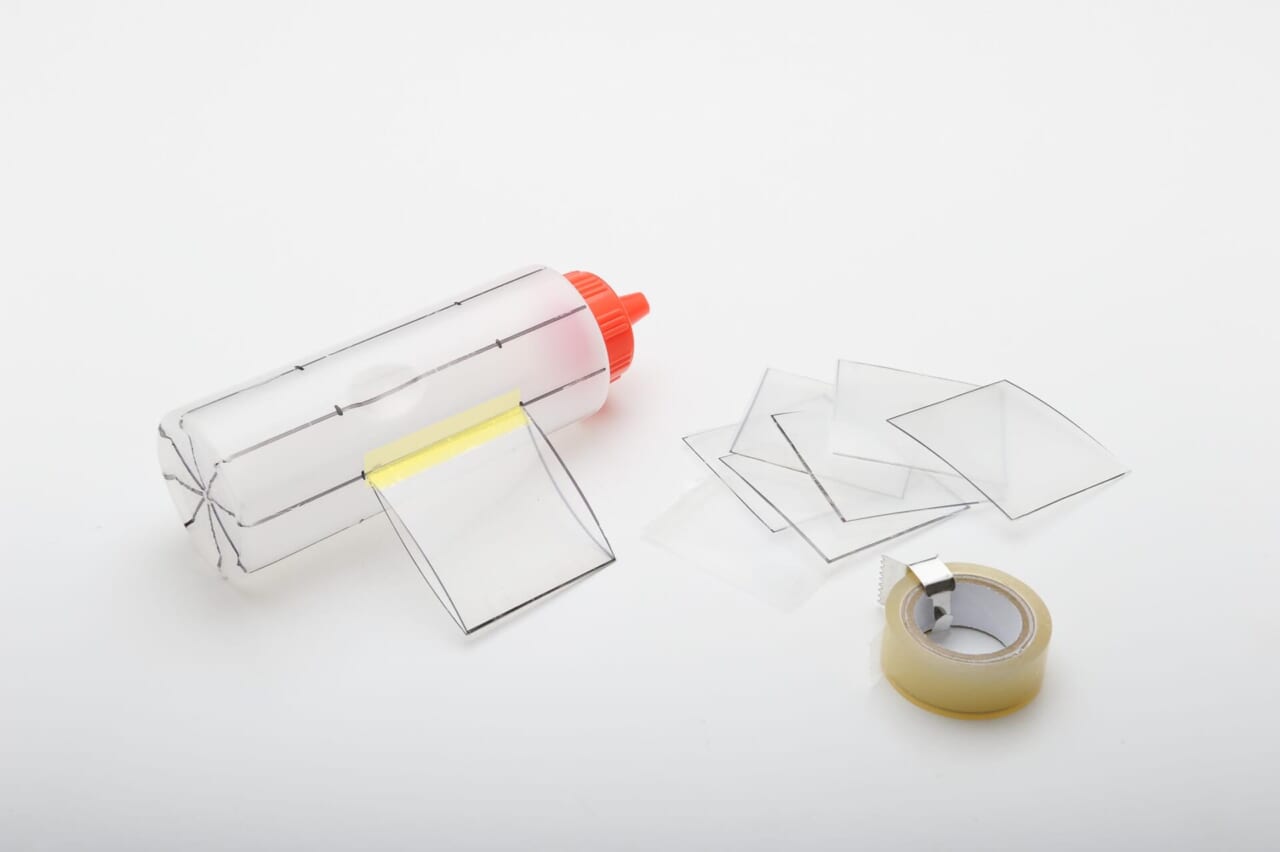

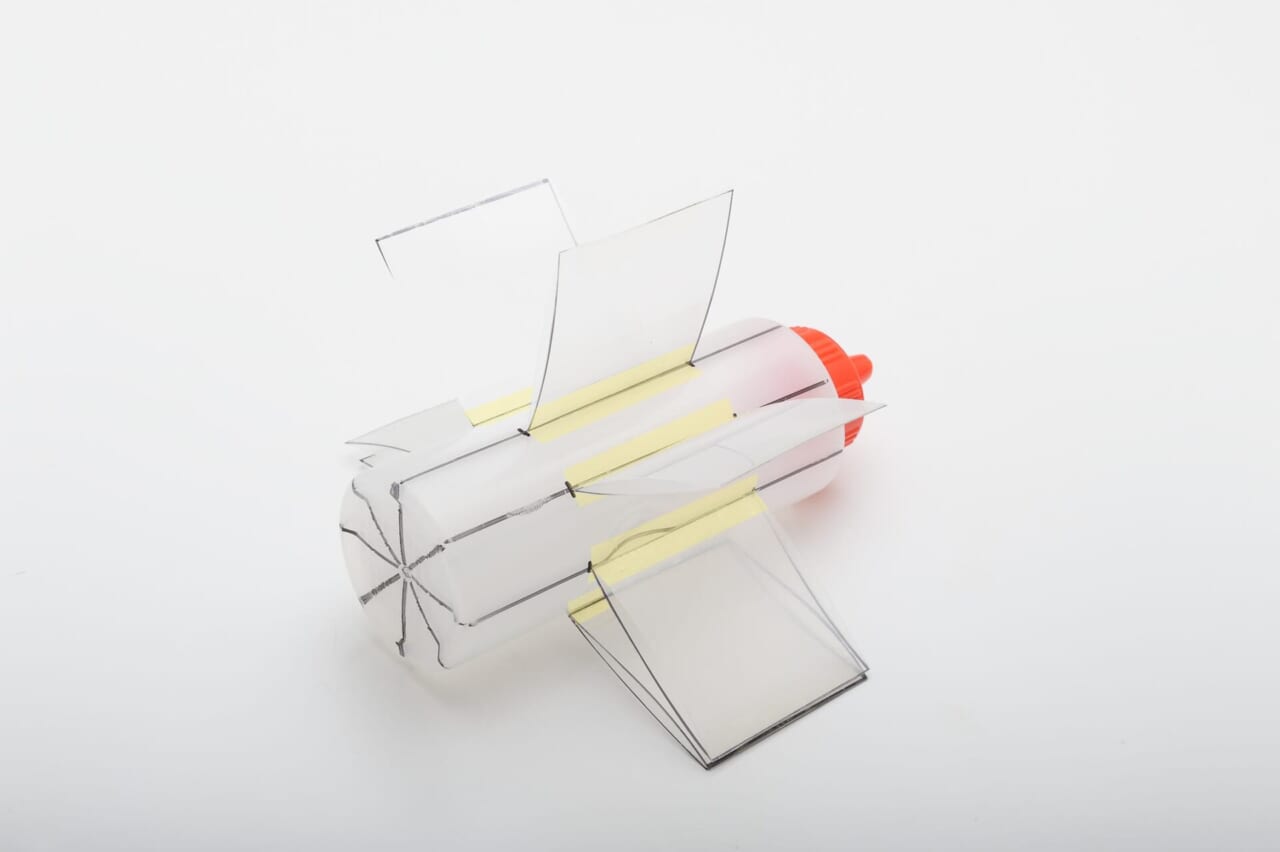

円柱容器にセロハンテープで、［6］でつくったミニファイルを
［4］でかいたガイドラインにそって、８枚すべてをセロハンテープで貼り付ける。
ミニファイルはセロハンテープで閉じられている部分を表、裏の両側貼る。
円柱容器に貼った後、ミニファイルの左右が開いていることを確認する。
[8]
円柱容器にワイヤーを通す。

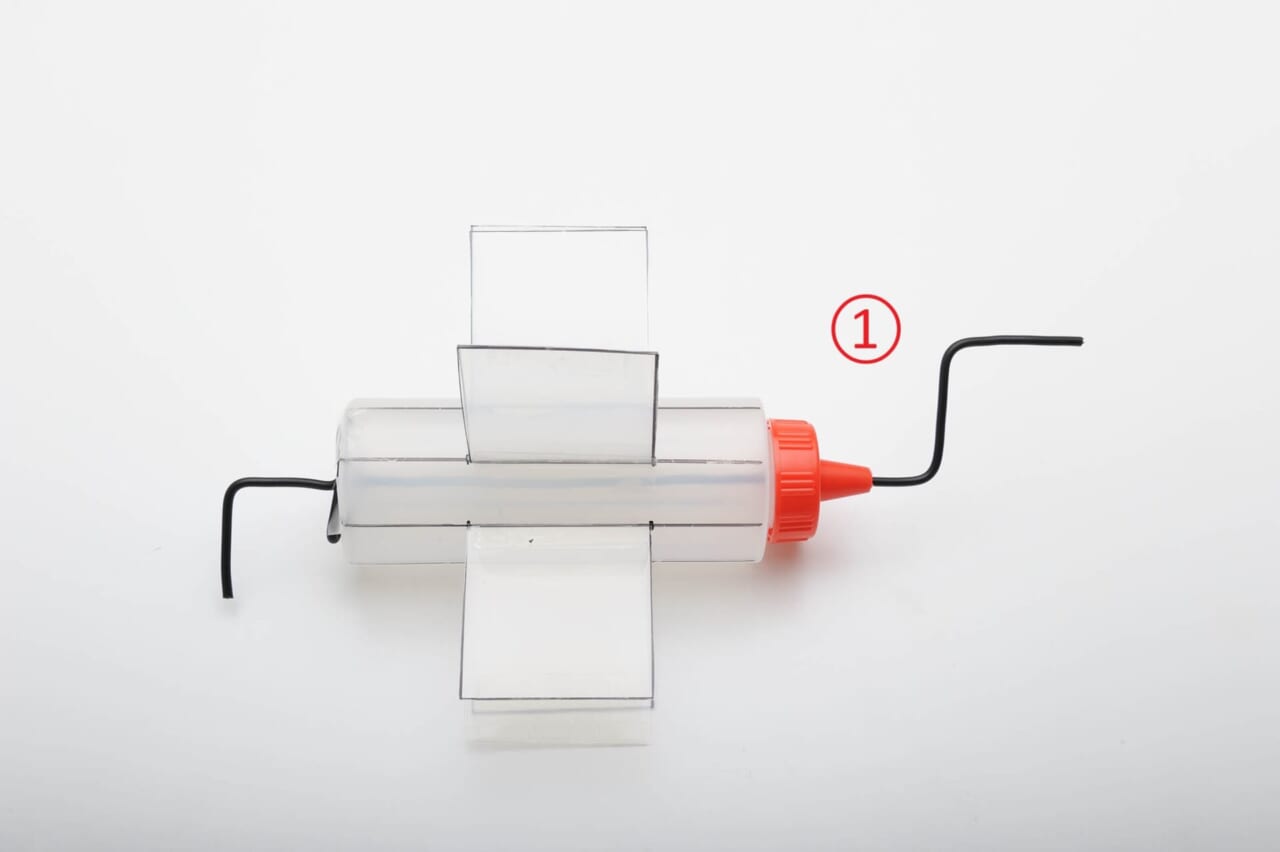

写真のように、①一方の端はハンドルの形にしておく。

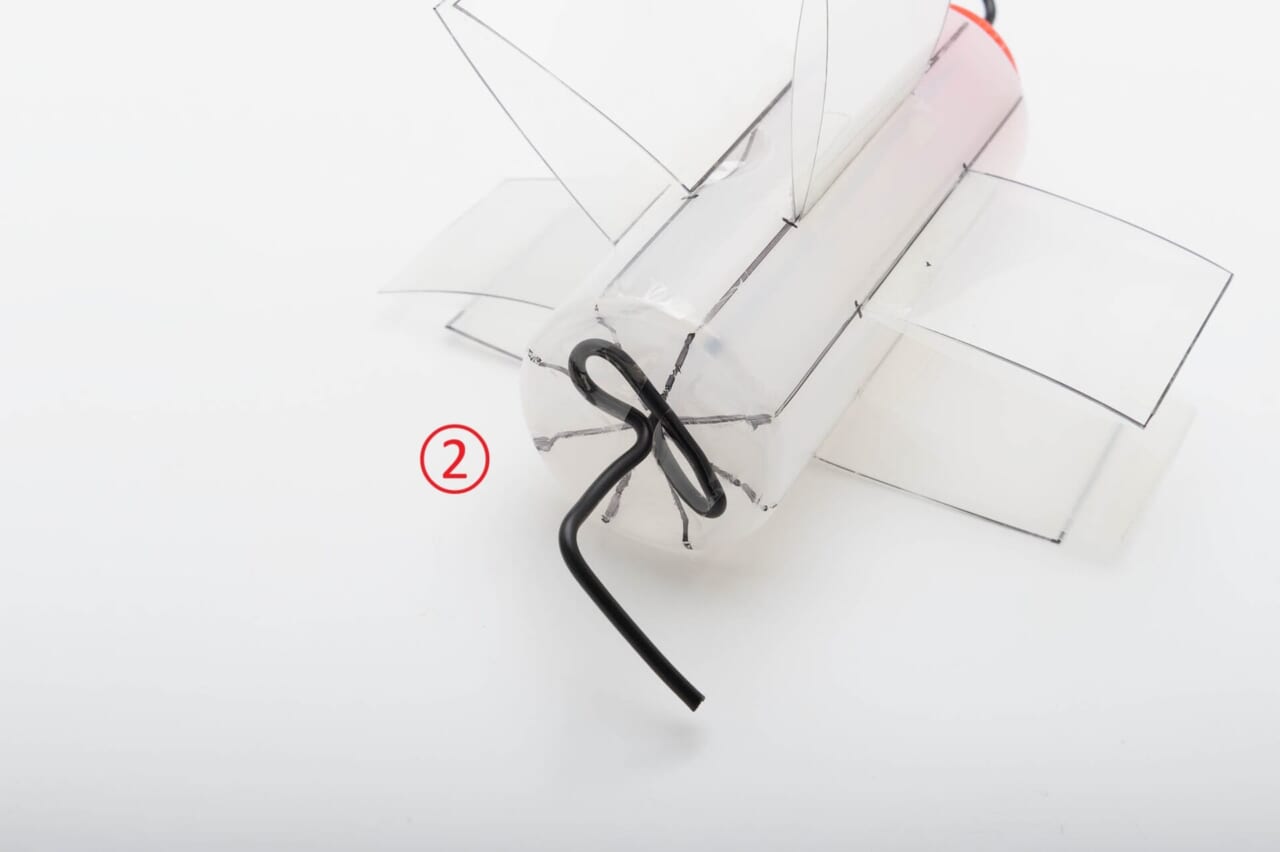

②もう一方の端は、写真のように、ワイヤーを円柱容器の底の部分で曲げて、
セロハンテープでとめ、曲がった形にしておく。
①片方はハンドルの形に曲げておく。
②ワイヤーを円柱容器の底の部分で曲げてセロハンテープでとめる。ワイヤーを回したときに、円柱容器が空回りせずに一緒に回るようにするため。
[9]

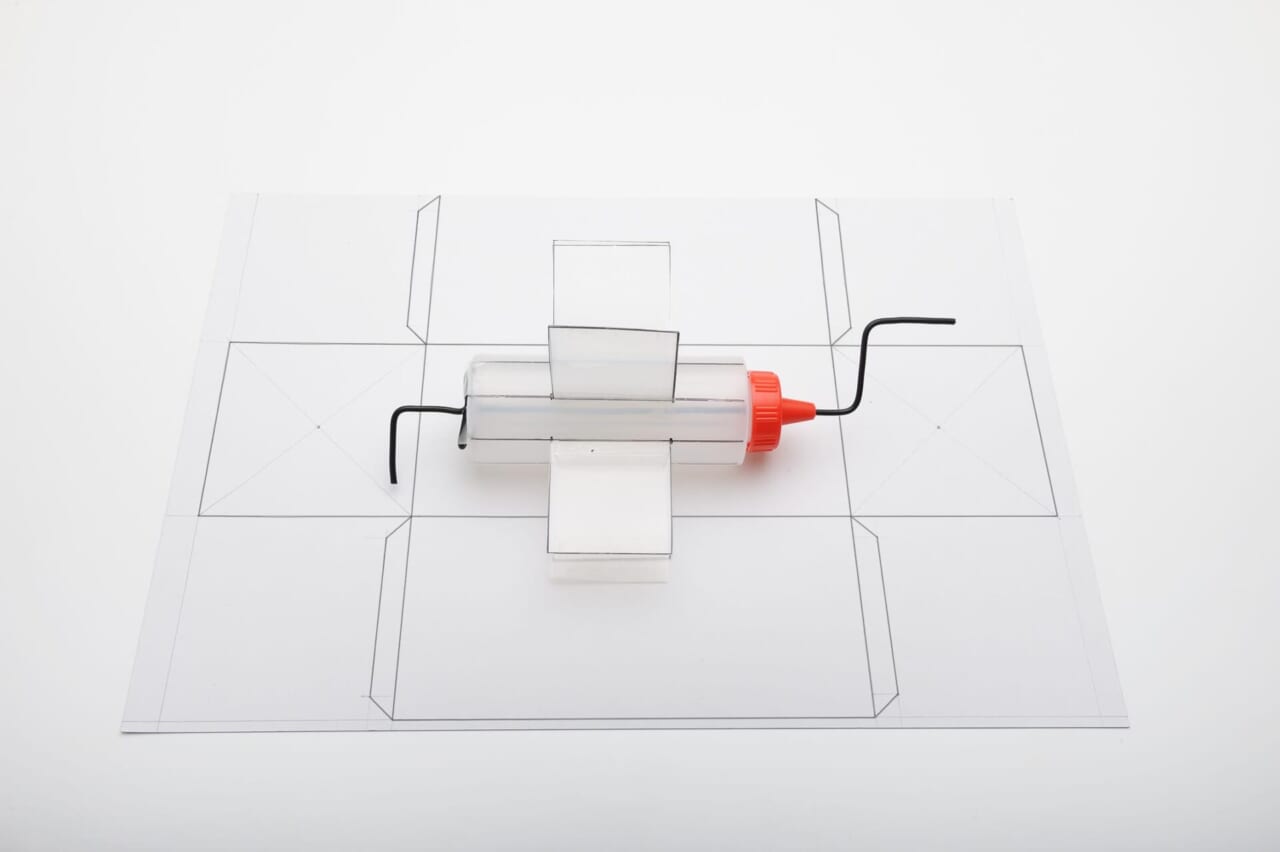

工作用紙で、［８］でつくった円柱容器が入るくらいの、前が開いた形の箱をつくる。
箱の大きさは、上下が、円柱容器につけたミニファイルが半分くらいはみ出すくらい。
左右が、ワイヤーの曲げた部分がはみ出すくらいの大きさにする。
箱の設計図は、下記よりダウンロードもできるよ。

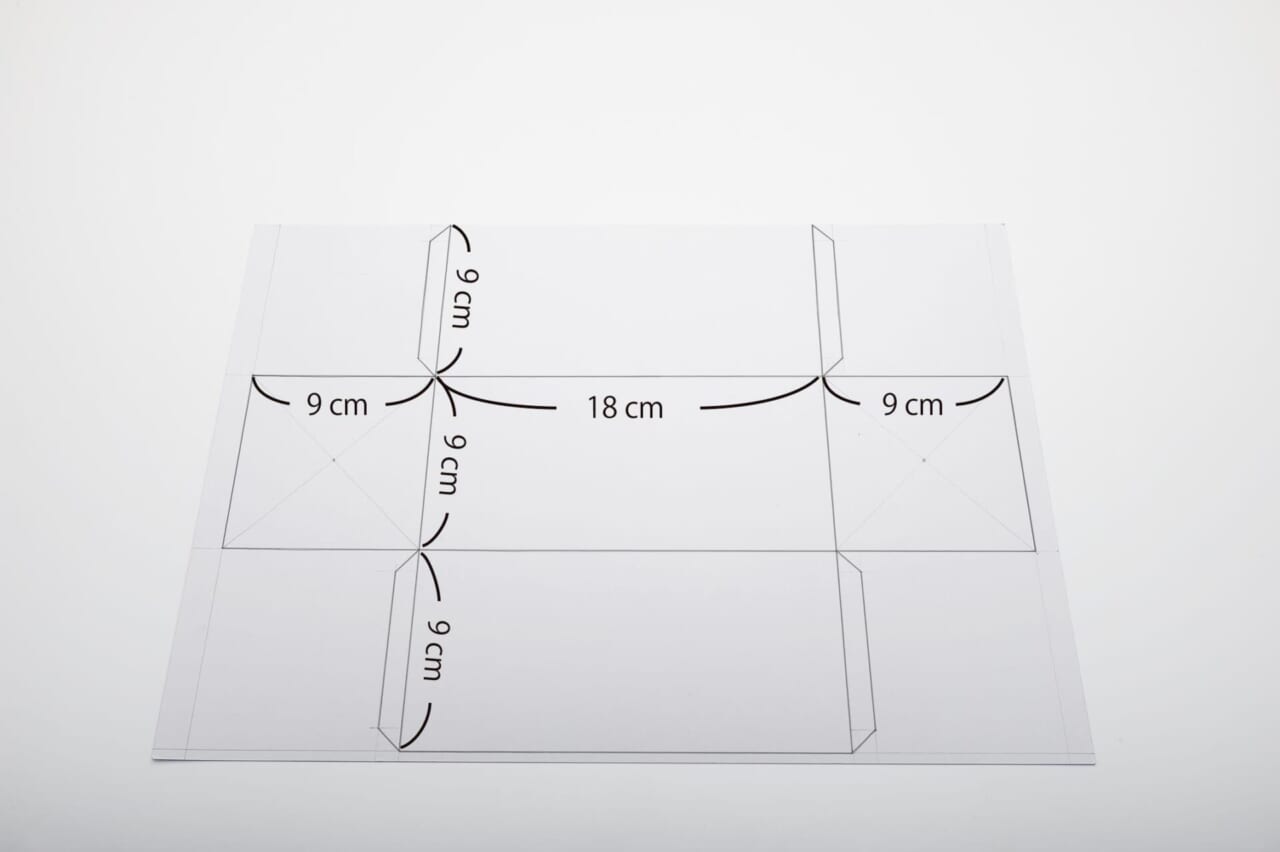

A3サイズでダウンロードしたらはさみで箱の形に切って、工作用紙に貼り付けて枠をなぞり、設計図を写そう。
工作用紙にこのように設計図を書いて、はさみで切る。
円柱容器をセットすると、これくらい。
切り終えたら、組み立てる。

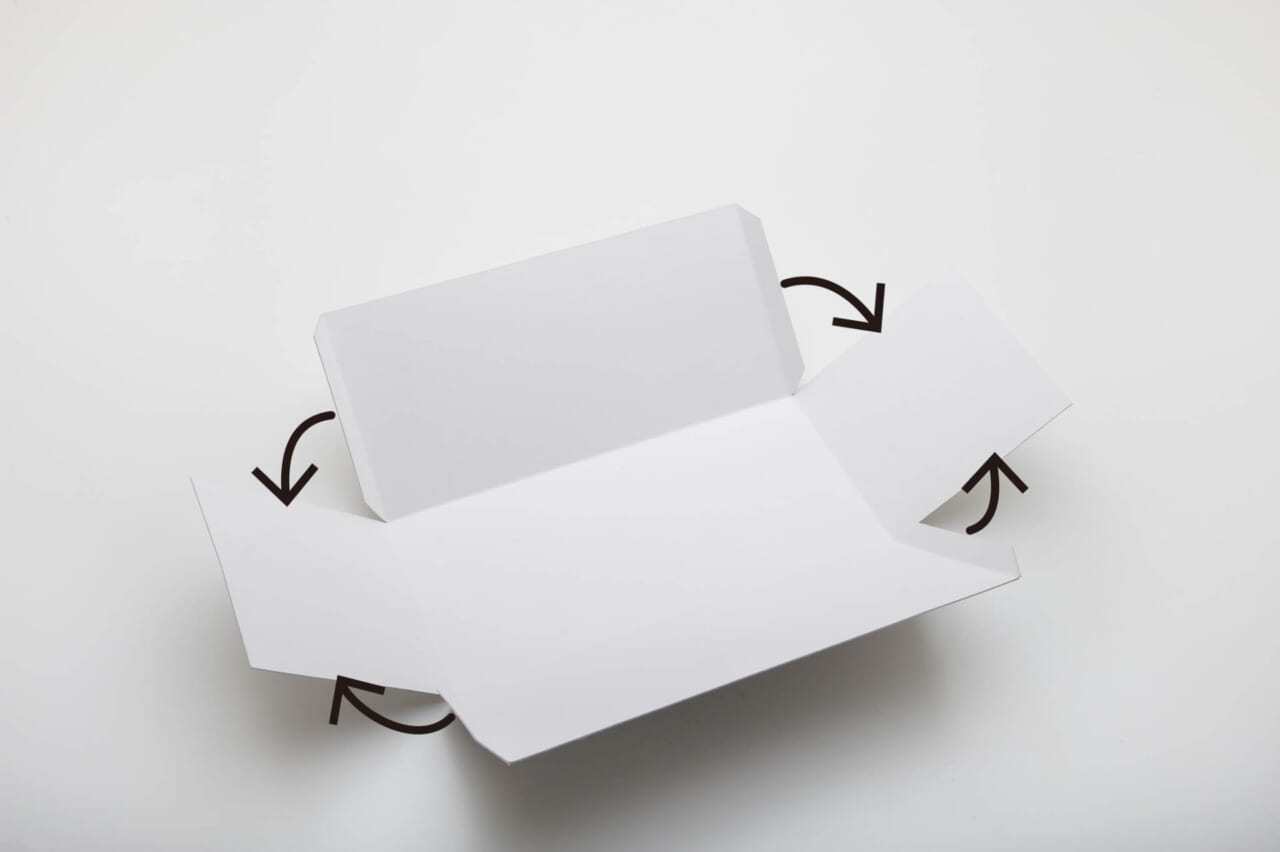

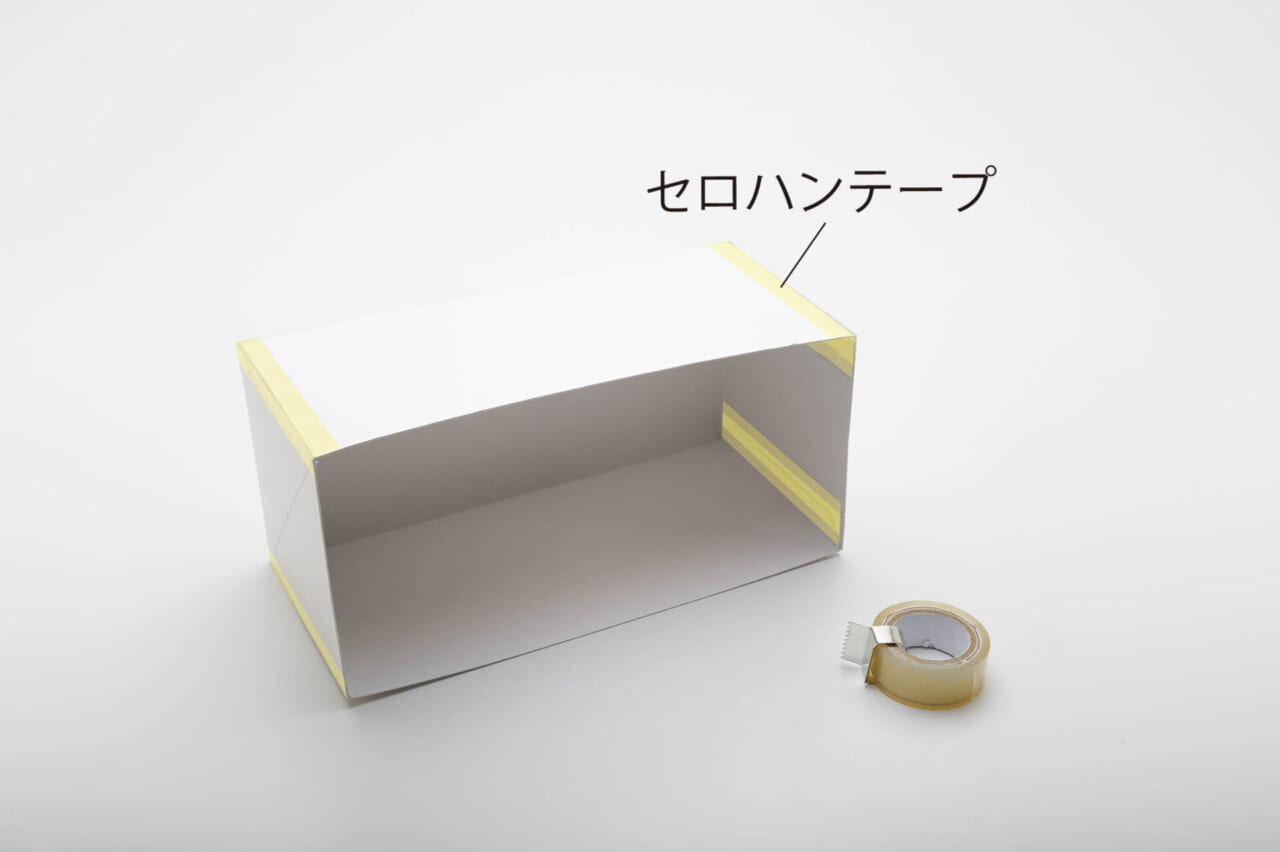

セロハンテープでとめて、箱のできあがり！
箱の設計図
[10]

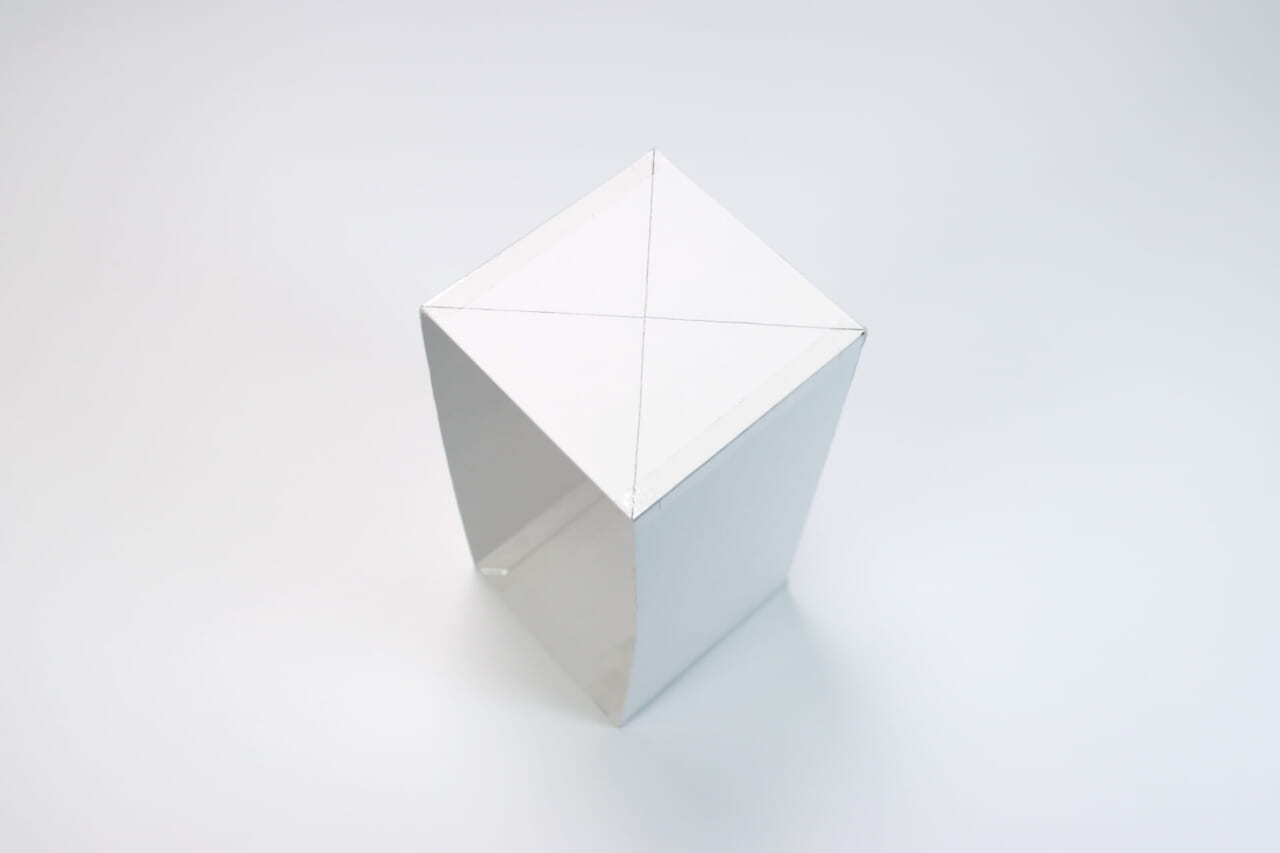

［9］で作った箱の左右面の対角線に線を引き、中心の目安をつける。

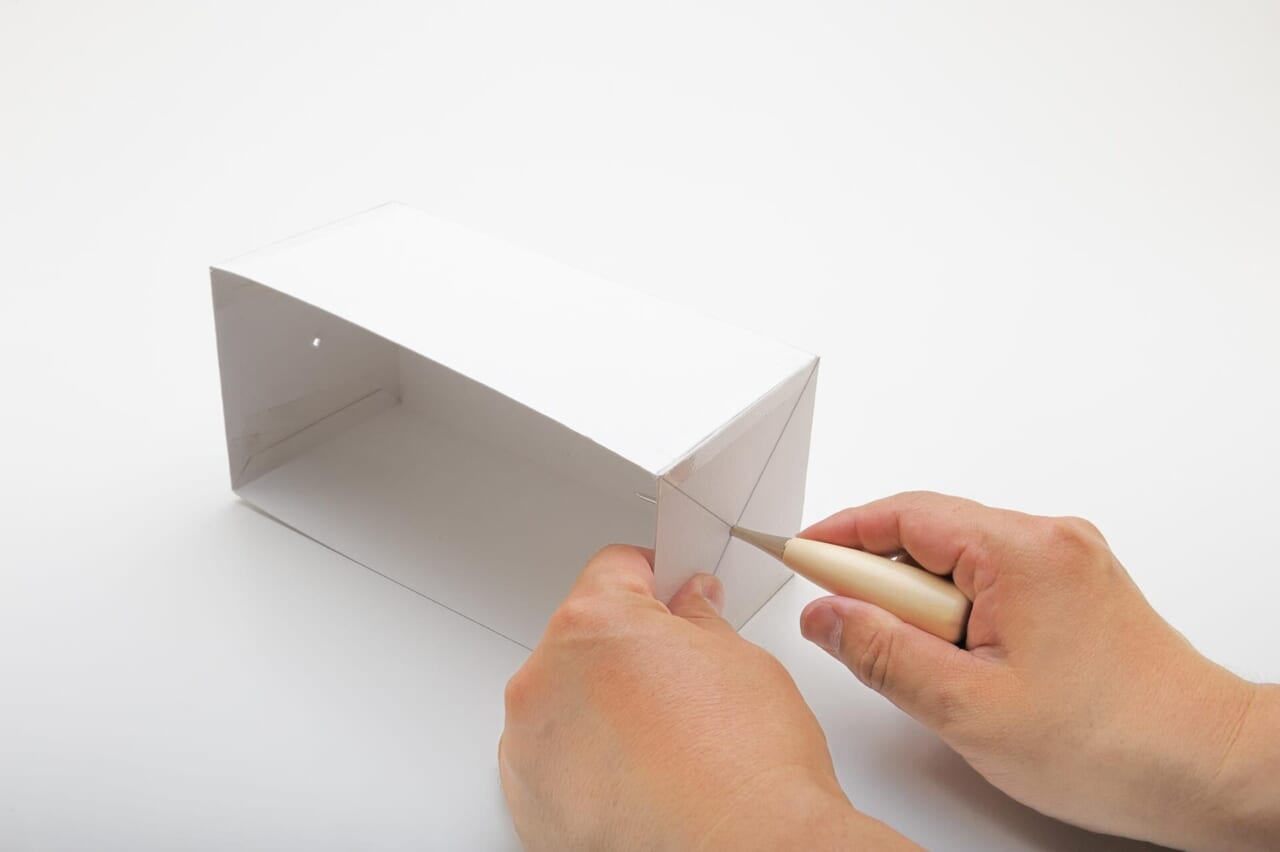

中心がわかったら、目打ちでワイヤーが通る穴をあける。
対角線を引き、交わる中心を探す。
交わった点に穴をあける。両側にあける。
[11]

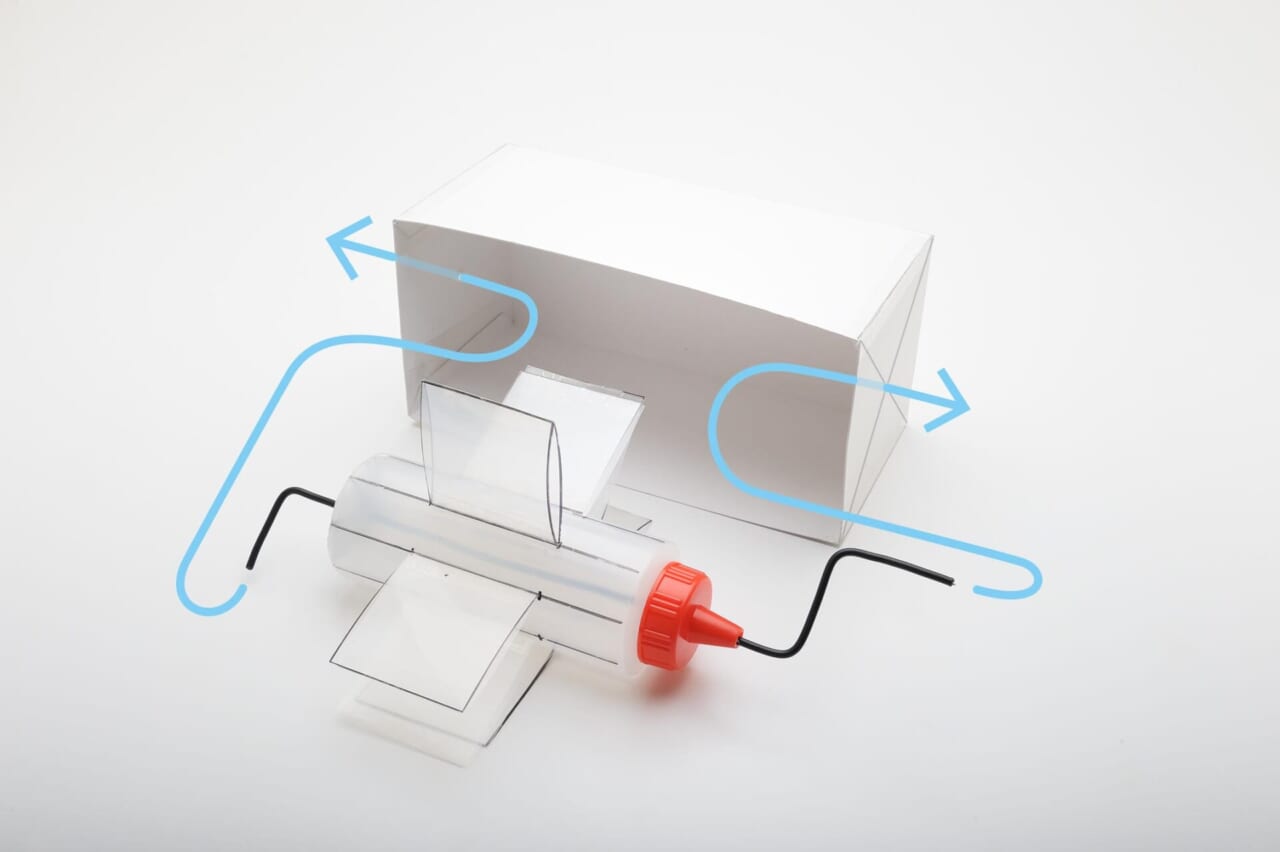

ハンドルの形に曲げたワイヤーの先を一方の工作用紙の穴に通し、
もう一方のワイヤーの端を、もう一方の工作用紙の穴に通して、
円柱容器を箱の中に入れる。
ワイヤーを少しのばしたりしながら調整して、円柱容器が箱の中に入ったら、ワイヤーの形を元の状態にもどす。

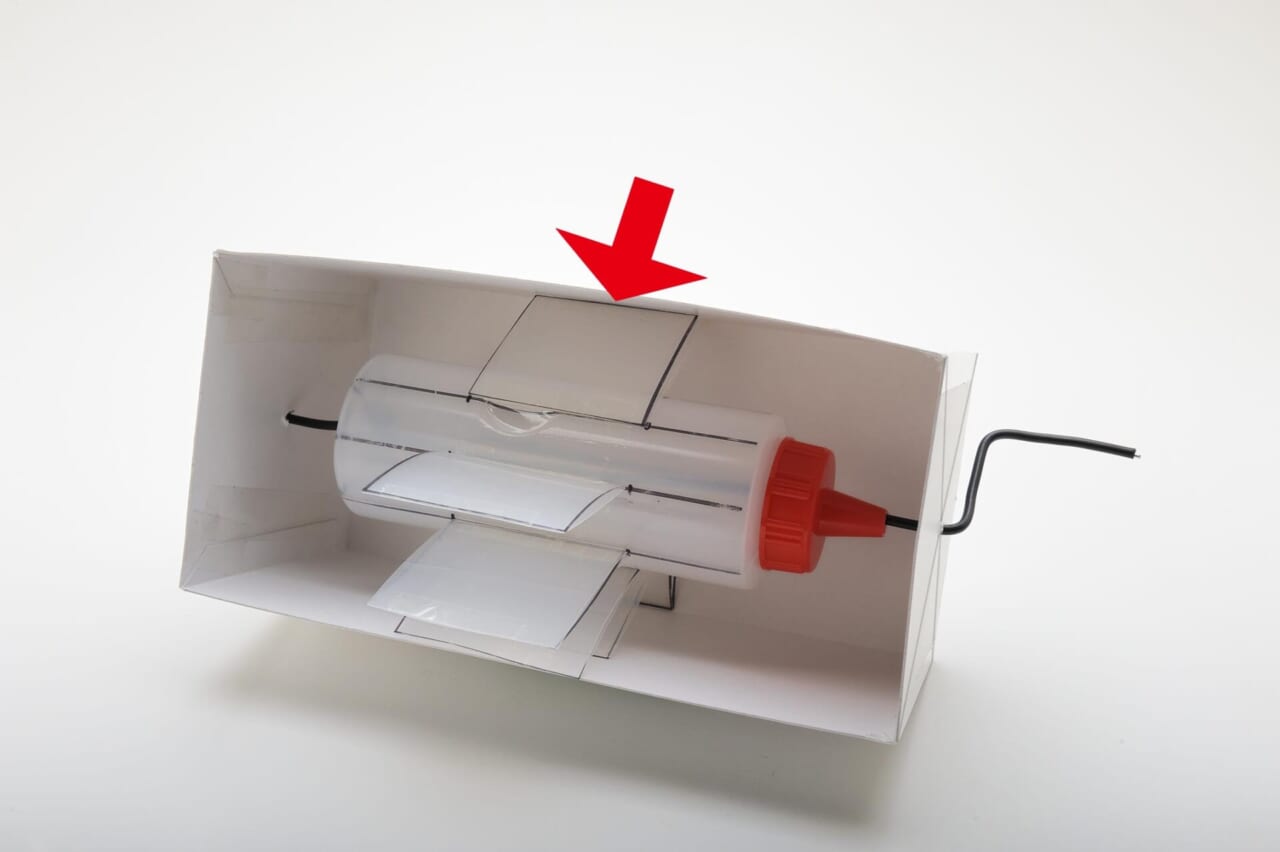

円柱容器につけたミニファイルが、箱の上部に少し引っかかるようにセットする。
[12]

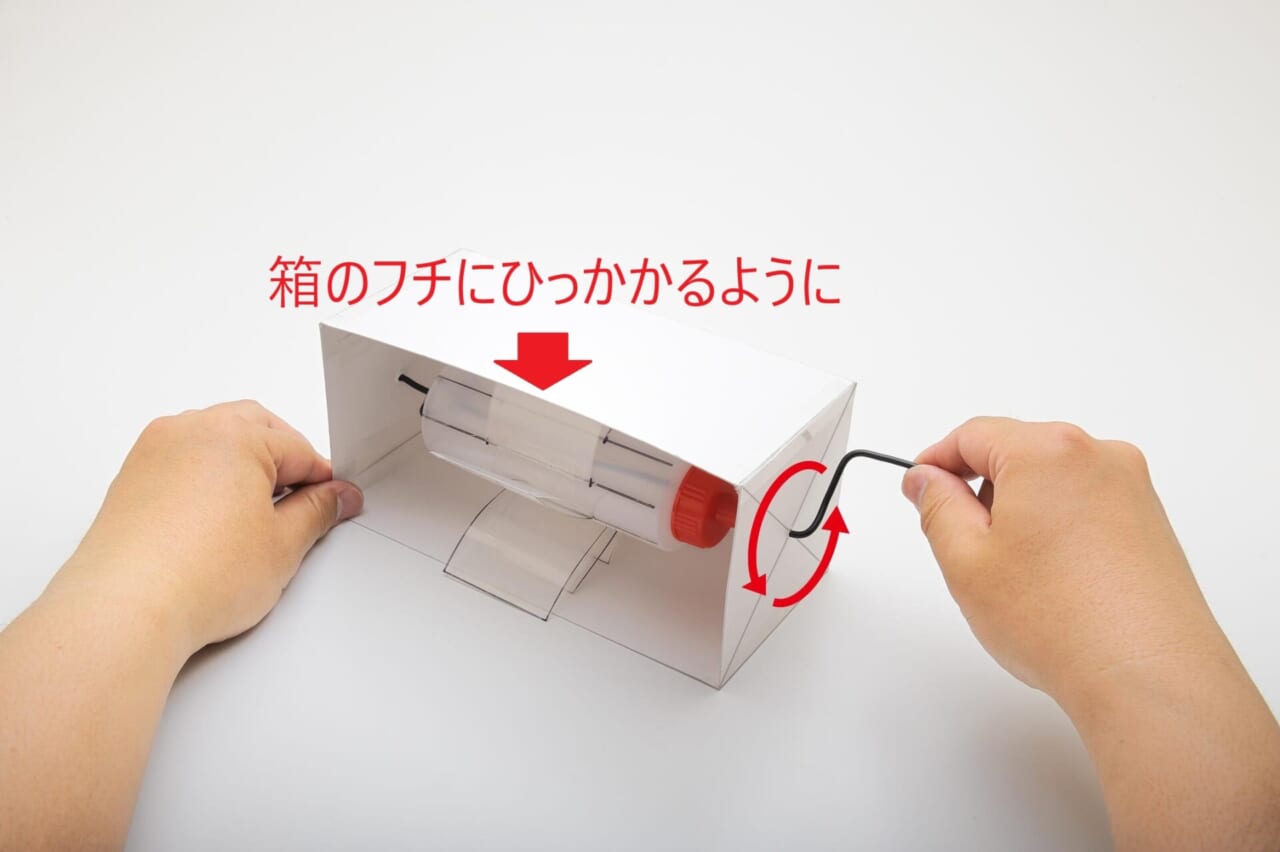

矢印の方向にハンドルをまわしたときに、
ミニファイルが、箱のフチに一度引っかかってからパタンと手前にたおれるか確認する。
もし上部にうまくひっかからない場合は、工作用紙で立体をつくり、箱の上部につける。
スムーズに回るのではなく、クリアファイルが一瞬止まって見えるように、箱上部にひっかかるようにする。

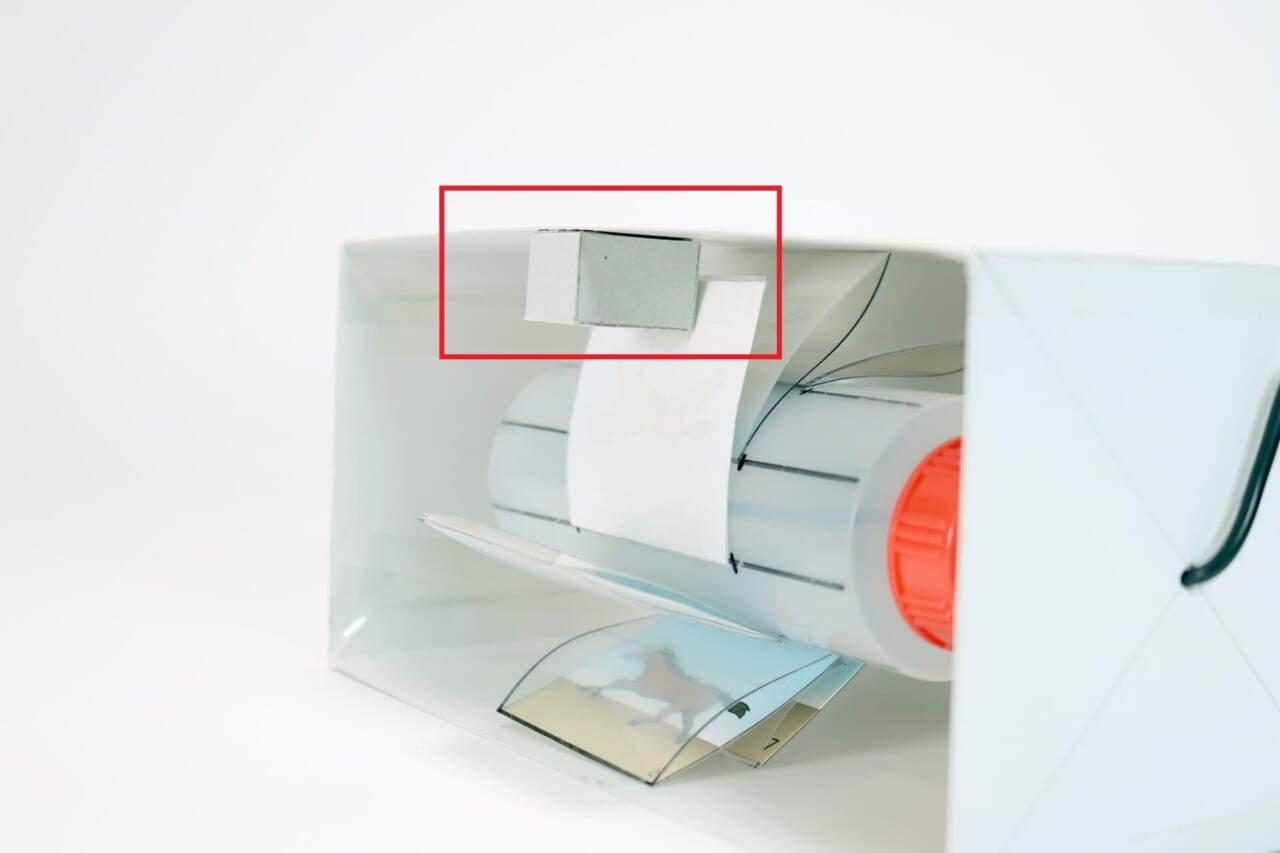

ひっかかりが弱い場合は、でっぱりをつくる。
[13]
動かすための絵を用意する。
絵は、下記のサンプルからダウンロードできるよ。
アニメサンプル① 走る馬
アニメサンプル② 棒人形
アニメサンプル③ ボール
アニメサンプル④ 表情が変わる！
[14]
ダウンロードしたアニメサンプル用紙を100%でプリントアウトして

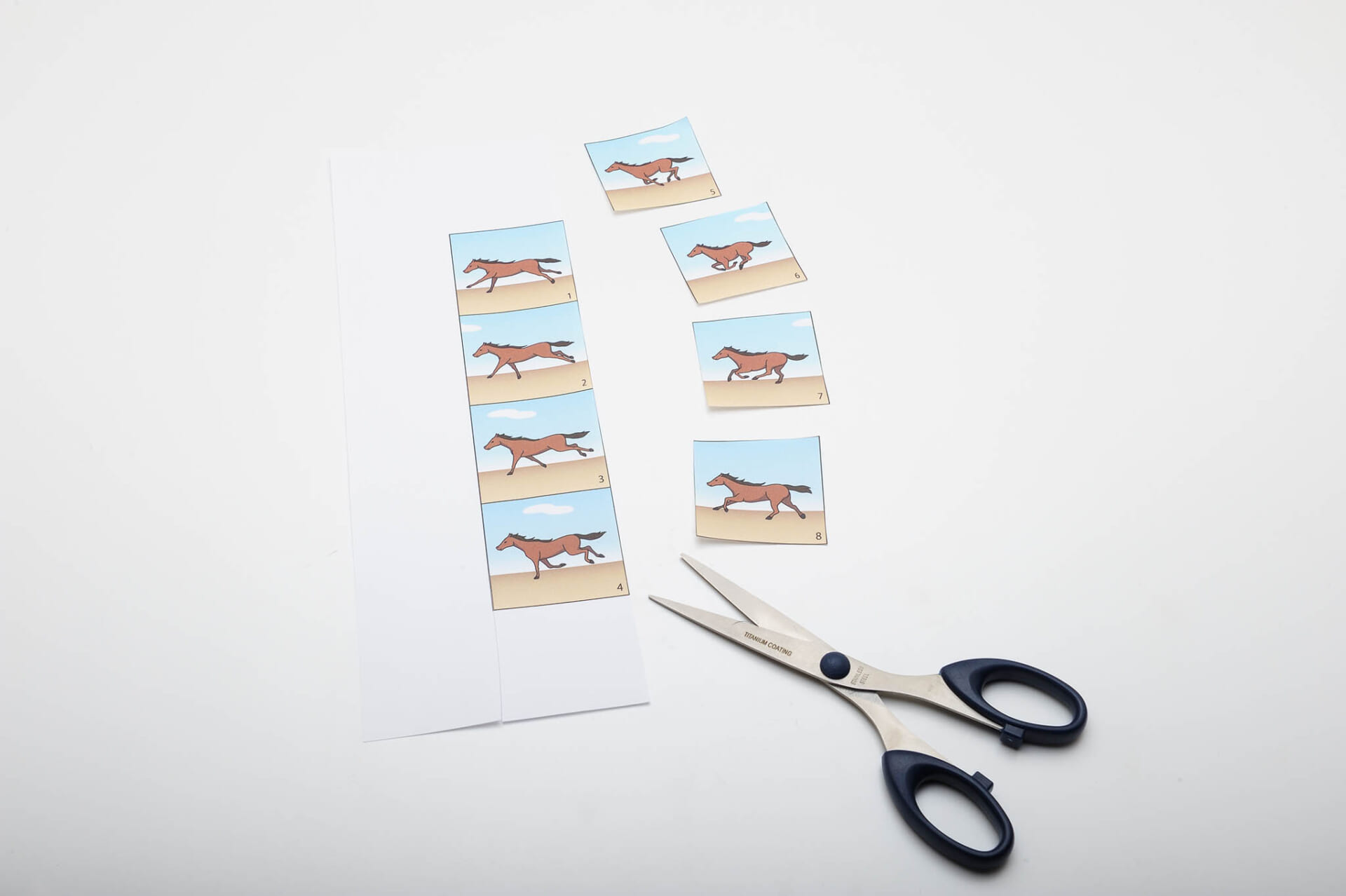

はさみで、アニメのコマごとに切りわける。
[15]

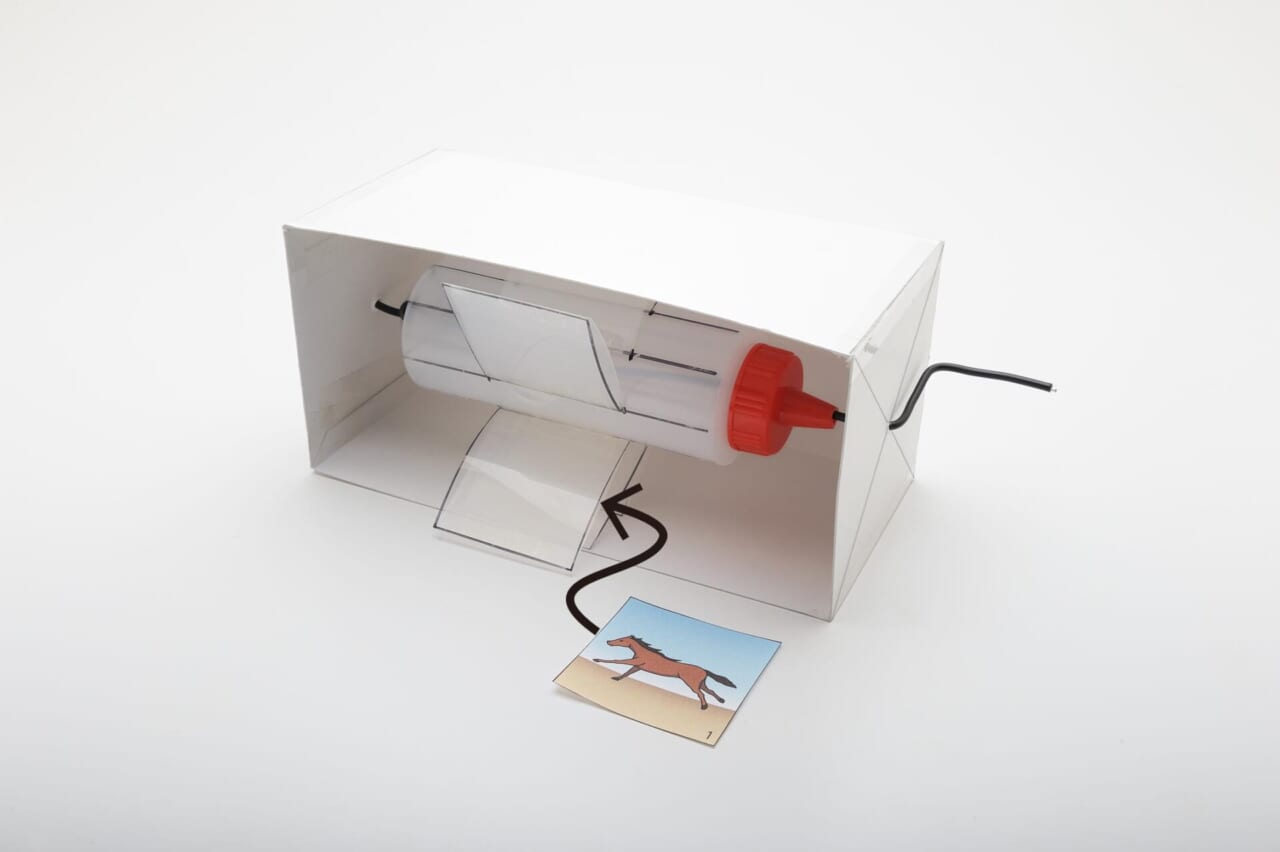

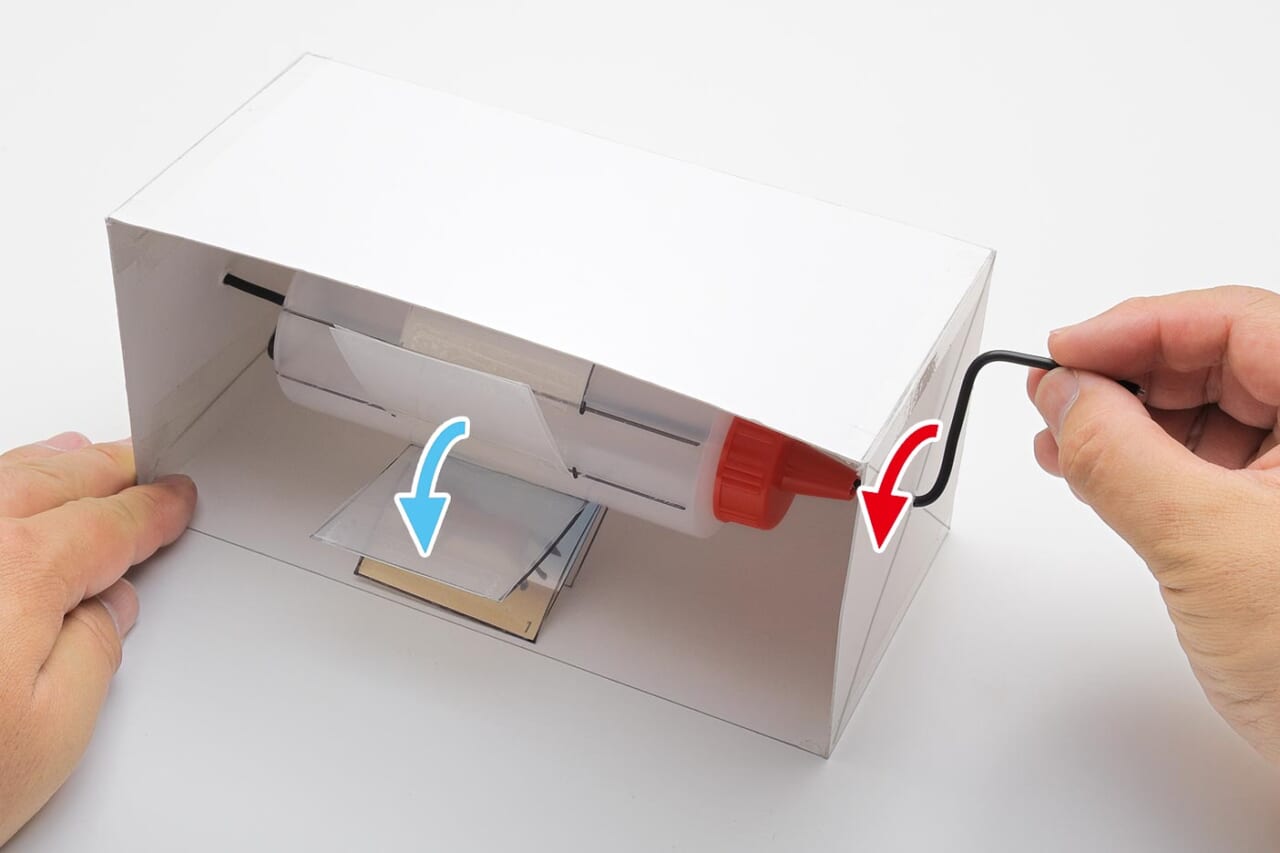

ミニファイルに[14]で切ったアニメのコマの１番を差し込む。
ハンドルを矢印の方向に少し回して、次のミニファイルを手前にたおす。
アニメのコマの２番を差し込む。
これを繰り返して８枚のアニメのコマをミニファイルにセットする。

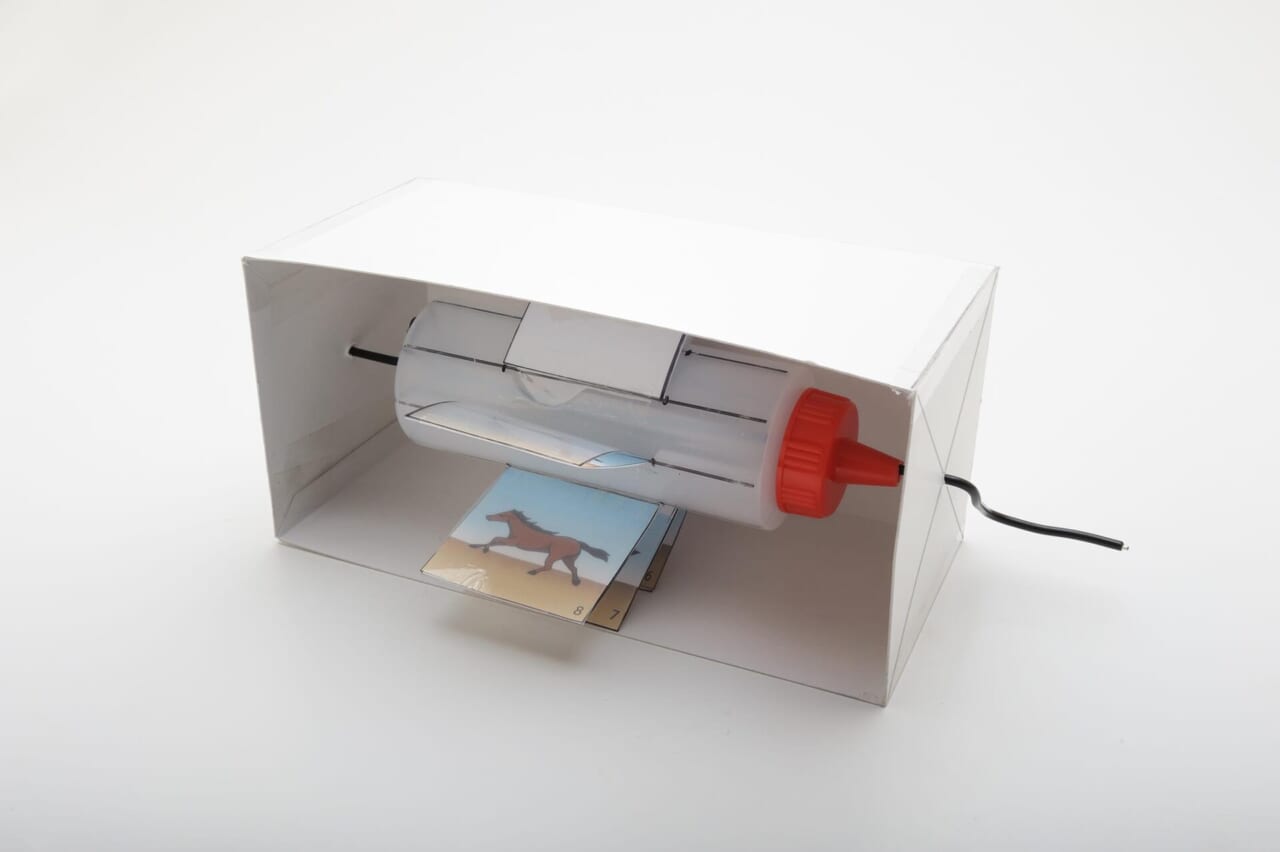

８枚入れ終えたら、できあがり！

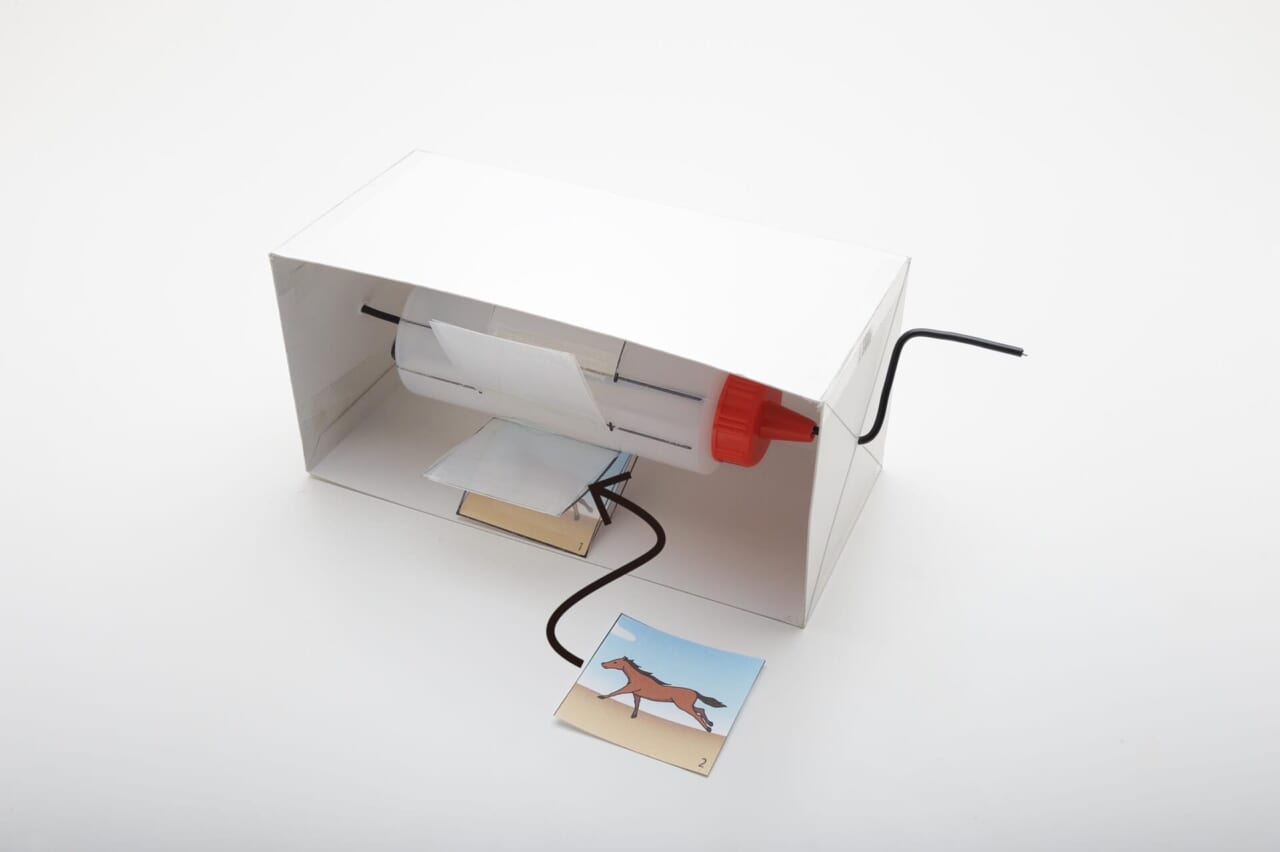

まず１番をファイルに差し込む。
手前にハンドルを回し、１番を送る。
次に現れたファイルに、２番を差し込む。
同じように３番、４番…と差し込んでいって、8枚のクリアファイルすべてにアニメが差し込まれたら完成！
[16]

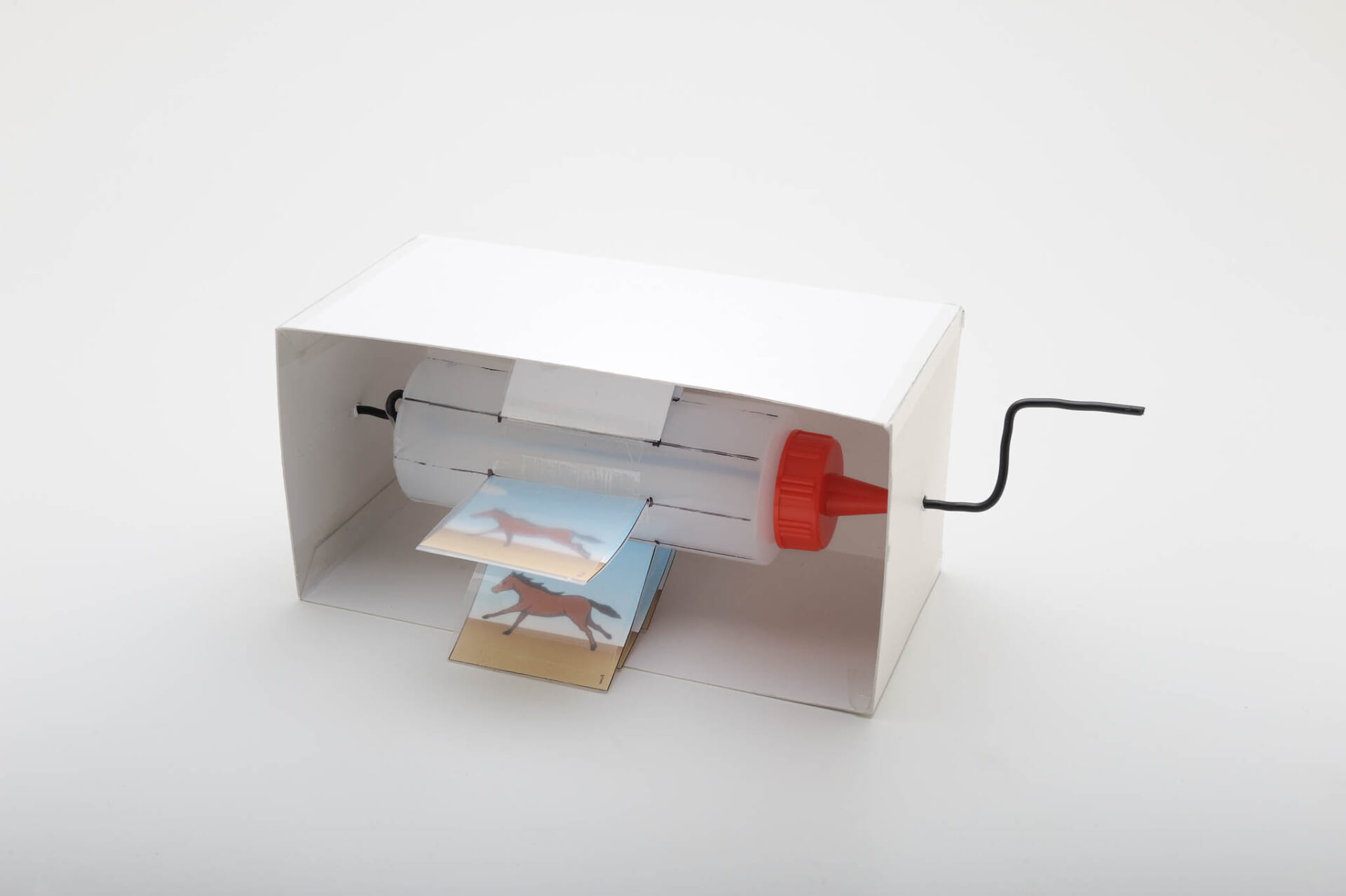

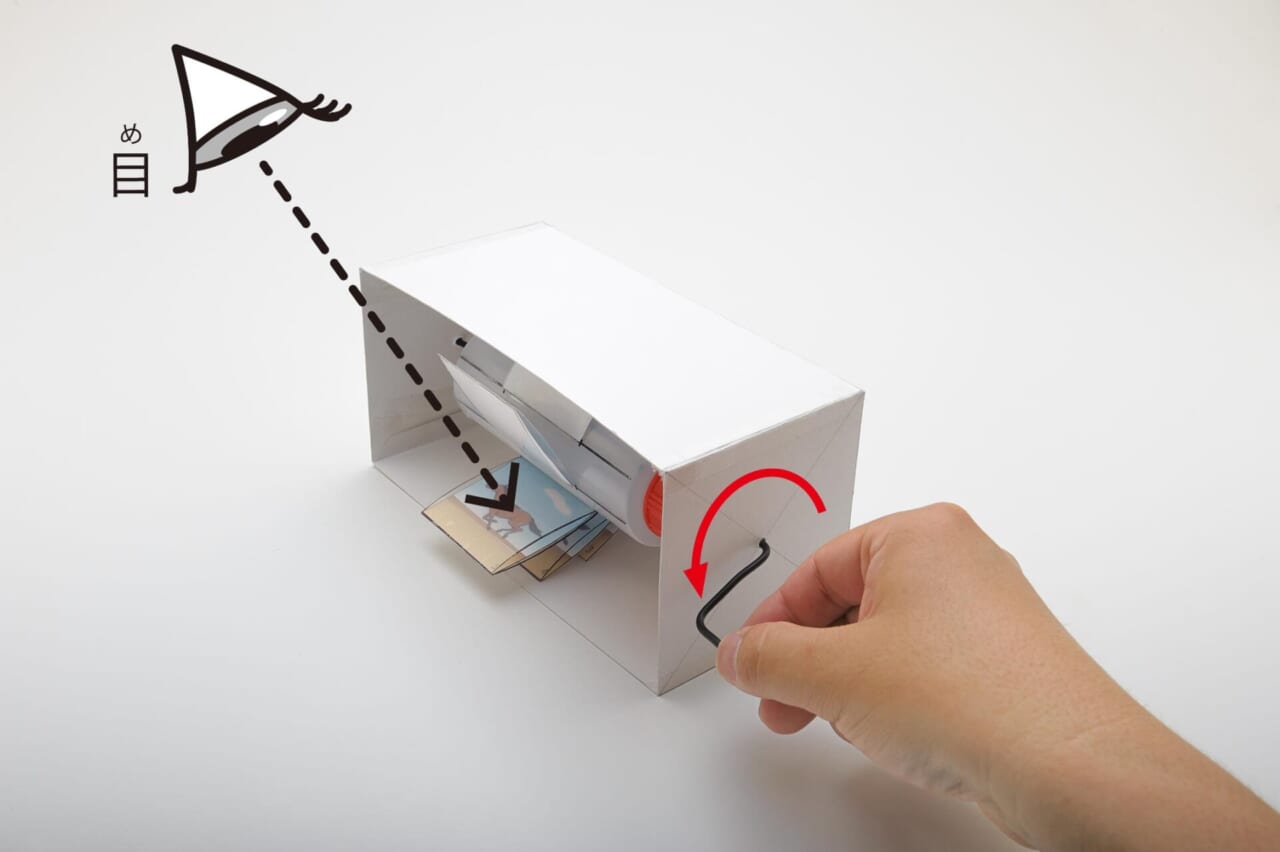

矢印の方向から見ながら、ハンドルを矢印の方向に回すと、ミニファイルに差し込んだ
アニメのコマが１番から順番にパタパタと現れ、絵が動いているように見える！
本体の斜め上から見るようにする。

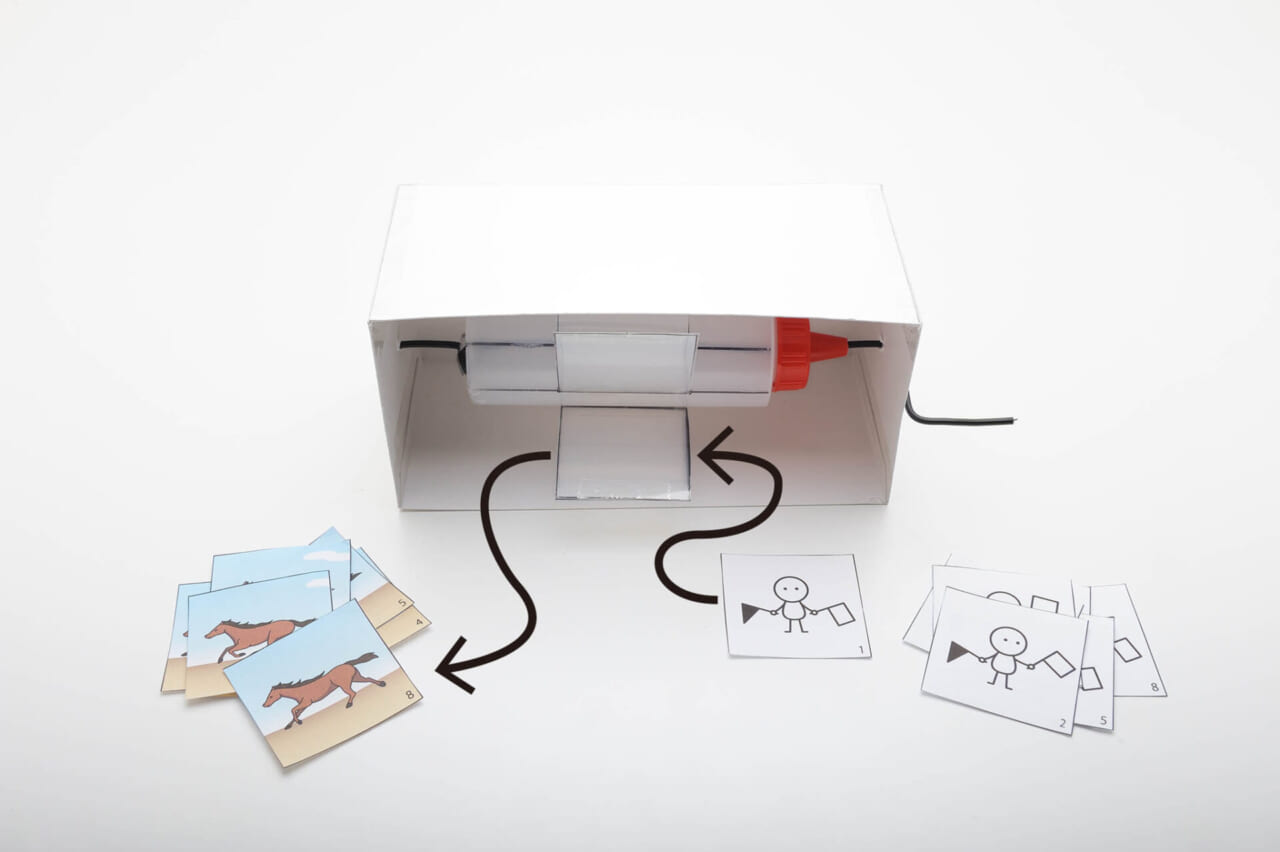

アニメのコマをちがうアニメのコマと差し替えれば、ちがうアニメを見ることができる。

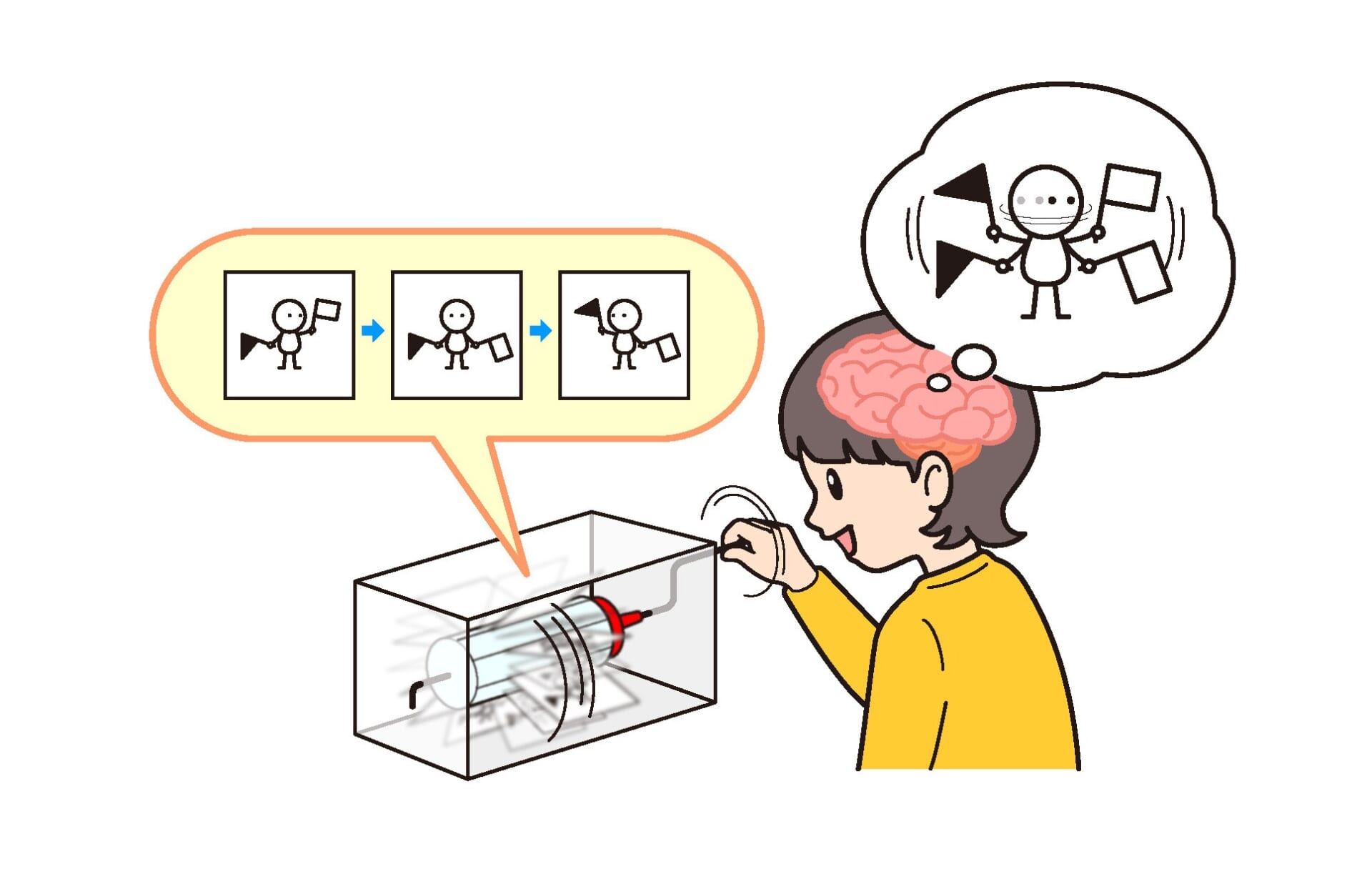

なぜ？どうして？：アニメが動くしくみ
実際には動いていないけれど、少しずつ変化している絵を連続で見ると動いているように見える現象のことを「仮現運動」といいます。この現象は、見たものをとらえる脳のはたらきに関係しています。
アニメはこれを利用して、動いているように見せています。今回は８枚でしたが、３０分のアニメをつくるには2000～5000枚の絵が必要です。
発展：絵を自分で描いたり、絵の枚数を増やしてみよう
下記の原稿用紙を使って、自分でアニメーション用の絵を描いてみよう！
アニメ原稿用紙を印刷して、少しずつ変化する絵を描こう。
まず、決めとなる絵を1コマ目、４コマ目、８コマ目に描いて、
空いた２、３コマ目、５、６、７コマ目にその間の動きを描いていくと作りやすいよ。
自分で描けるようになったら、絵の枚数を２倍の１６枚にして、動きがどうなるか、実験してみよう。
アニメ用原稿用紙
アニメ原稿用紙16コマ
注意
・実験は、必ずおうちの人といっしょにしよう。
・実験前にこの作り方と注意をしっかり読んで、まちがった手順で行わないようにしよう。
・実験に使う材料は、おうちの人に用意してもらうこと。
・実験のあとは、おうちの人といっしょにあとかたづけをして、小さい子どもの手がとどかないところにしまうこと。
監修：秀明大学／大山光晴
